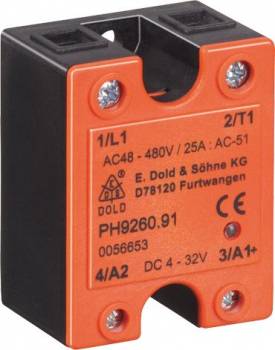

Dold 0056956 PH9260.91/000/02 AC48-480V AC50A semiconductor contactor DC4-32V content_copy

Das Dold Halbleiterrelais PH9260.91/000/02 ist ein AC-Halbleiterrelais mit einer Lastspannung von AC 48 bis 480 V und einem Laststrom von AC 50 A. Es wird über eine Steuerspannung im Bereich DC 4 bis 32 V betrieben und ist als nullspannungsschaltendes Gerät ausgeführt. Die Baubreite beträgt 45 mm, was es für die Montage auf einer Hutschiene geeignet macht. Das Gerät entspricht der Norm IEC/EN 60947-4-3 und ist für den Einsatz in industriellen Anwendungen konzipiert, bei denen verschleißfreies und geräuschloses Schalten erforderlich ist.

Einsatzbereiche
Das Relais eignet sich für den häufigen Betrieb in Anlagen, in denen elektrische Lasten wie Heizungen, Motoren, Ventile oder Beleuchtungssysteme verschleißfrei und ohne mechanisches Rattern geschaltet werden müssen. Typische Einsatzfelder sind Spritzgießmaschinen in der Kunststoff- und Gummiindustrie, Verpackungsmaschinen, Lötanlagen sowie Maschinen in der Lebensmittelindustrie. Die nullspannungsschaltende Funktion sorgt dafür, dass der Schaltvorgang beim nächsten Nulldurchgang der sinusförmigen Netzspannung erfolgt, was die Lebensdauer der Last und des Relais erhöht und Störungen im Netz minimiert.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über zwei antiparallel geschaltete Thyristoren, die für die Schaltfunktion sorgen. Die DCB-Technologie (Direct-Copper-Bonding-Verfahren) gewährleistet eine sehr gute Wärmeübertragung, was die thermische Belastbarkeit erhöht. Ein integrierter Kühlkörper ermöglicht eine optimale Wärmeableitung und ist für die Montage auf einer Hutschiene ausgelegt. Die LED-Status-Anzeige signalisiert den Zustand des Steuereingangs, sodass der Betriebszustand visuell überprüft werden kann. Die Kastenklemmen bieten eine sichere und einfache Verbindung der Leitungen.

Technik verständlich erklärt
Die nullspannungsschaltende Funktion bedeutet, dass das Relais beim Anlegen der Steuerspannung erst beim nächsten Nulldurchgang der Netzspannung aktiviert wird und beim Entfernen der Steuerspannung ebenfalls beim nächsten Nulldurchgang des Laststroms wieder ausgeschaltet. Dies verhindert Funkenbildung und reduziert elektromagnetische Störungen. Die Spitzensperrspannung beträgt 1200 V oder 1600 V, je nach Ausführung, und die Isolationsspannung liegt bei 4000 V, was eine hohe elektrische Sicherheit gewährleistet. Das Gerät ist für einen Betriebstemperaturbereich von -20 °C bis 40 °C ausgelegt.

Kompatibilität und Zubehör
Das Relais ist optional mit Übertemperaturschutz erhältlich, bei dem ein Temperaturbegrenzungsschalter (Öffner) in eine vorgesehene Tasche an der Unterseite eingeschoben werden kann. Bei Überschreitung einer vorgegebenen Temperatur, beispielsweise 100 °C, öffnet der Schalter und schützt das Gerät. Als Zubehör kann ein Temperaturbegrenzungsschalter des Typs UCHIYA UP62 – 100 verwendet werden. Die Berührungsschutzklasse IP20 an den Klemmen und IP40 am Gehäuse schützt vor direktem Berühren beweglicher Teile und vor festen Fremdkörpern.

Montage und Installation
Das Gerät wird auf einer Hutschiene montiert, wobei der integrierte Kühlkörper eine optimale Wärmeableitung gewährleistet. Die Klemmen sind für die Verbindung mit Kabeln ausgelegt, und die Steuerung erfolgt über die Anschlüsse A1(+) und A2. Die Montage erfolgt in einem Schaltschrank oder einer Steuerungseinheit, wobei die Umgebungstemperatur im vorgesehenen Bereich liegen muss.

Vorteile im Betrieb
Das Halbleiterrelais bietet einen verschleißfreien Betrieb, der eine lange Lebensdauer und geringe Wartung erfordert. Die geräuschlose Schaltung ist besonders in sensiblen Umgebungen von Vorteil. Die hohe Laststromkapazität von bis zu 125 A (AC-51) und das Grenzlastintegral von bis zu 18000 A²s machen es auch für anspruchsvolle Anwendungen geeignet. Die DCB-Technologie und der Kühlkörper sorgen für eine zuverlässige thermische Leistung, auch bei hohen Lasten.

Technical data
Load current up to	125 A
Load voltage up to	AC 600 V
Number of poles	1-pole
On/Off Input Control	AC/DC, DC
Width	45 mm
Type	PH 9260
Variant
Control voltage	DC 4 - 32 V
Load current	AC 50 A
Load voltage	AC 48 - 480 V
Semiconductor output	1-pole
Variant	Switching at zero crossing. With heat sink

---
