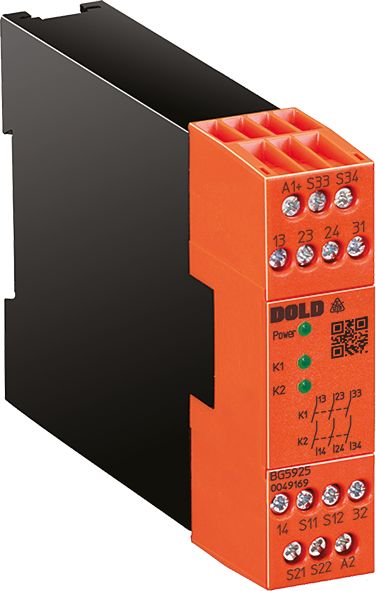

Dold 0048653 BG5925.03/61 DC24V emergency stop module content_copy

Das Dold Sicherheitsrelais BG5925.03DC24V ist ein Not-Aus-Modul für den Einsatz in industriellen Sicherheitsanlagen. Es dient der Schutz von Personen und Maschinen durch die Überwachung von Not-Aus-Schaltungen und Schiebeschutzgittern. Das Gerät ist für den Einsatz in sicherheitskritischen Anwendungen konzipiert und erfüllt die Anforderungen der Normen EN ISO 13849-1 und IEC/EN 62061. Es verfügt über eine Baubreite von 22,5 mm und ist somit für Standard-DIN-Schalttafeln geeignet. Die Nennspannung beträgt DC 24 V, was es für typische industrielle Steuerungssysteme geeignet macht.

Einsatzbereiche
Das Modul wird in Anlagen eingesetzt, bei denen eine sichere Abschaltung im Notfall erforderlich ist. Dazu gehören beispielsweise Maschinen mit Schutztüren, bei denen der Betrieb nur dann fortgesetzt werden darf, wenn die Türen geschlossen und gesichert sind. Es ist auch als Schutztürwächter geeignet, um sicherzustellen, dass die Maschine nicht betrieben wird, wenn eine Schutztür geöffnet ist. Die Anwendung erfolgt in 1- oder 2-kanaliger Beschaltung, wodurch eine redundante Sicherheitsüberwachung realisiert werden kann.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über 3 Schließer als Kontaktbestückung, wobei maximal 4 Schließer ausgeführt werden können. Die Ausgänge sind für einen thermischen Strom Ith max. von 5 A ausgelegt. Die Anschlusstechnik erfolgt über abnehmbare Schraubklemmen, die eine flexible und sichere Verbindung ermöglichen. Die Klemmen sind für Leiterquerschnitte bis zu 2 x 2,5 mm² Litze mit Hülse DIN 46 228-1/-2/-3/-4 ausgelegt. Die LED-Anzeige signalisiert den Status der Kanäle 1 und 2 sowie des Netzes, was eine schnelle Diagnose von Fehlern ermöglicht.

Technik verständlich erklärt
Das Modul erkennt Querschlusserkennung im Not-Aus-Steuerkreis, was bedeutet, dass es einen Kurzschluss zwischen den Kanälen erfasst und daraufhin eine Sicherheitsreaktion auslöst. Dies erhöht die Zuverlässigkeit der Anlage, da ein versehentlicher Kurzschluss nicht zu einer Fehlfunktion führen kann. Die Aktivierung erfolgt entweder über eine Ein-Taste oder über eine automatische Ein-Funktion, die über den Schalter S2 eingestellt werden kann. Die Leitungsschlusserkennung am Ein-Taster sorgt dafür, dass ein offener Leiter erkannt wird und die Sicherheitsfunktion aktiviert wird.

Kompatibilität und Zubehör
Das Gerät ist für den Einsatz in sicherheitskritischen Steuerungen konzipiert und entspricht den Anforderungen der Normen EN ISO 13849-1 (Kategorie 4, PL e) und IEC/EN 62061 (SIL 3). Es ist UL-listed C/US, TÜV-geprüft und trägt das CCC-Kennzeichen, was die Zulassung für den Einsatz in verschiedenen Märkten sichert. Es ist kein spezielles Zubehör erforderlich, da das Modul als eigenständiges Gerät ausgelegt ist.

Montage und Installation
Die Montage erfolgt in Standard-DIN-Schalttafeln mit einer Baubreite von 22,5 mm. Die Klemmen sind abnehmbar, was eine einfache Installation und Wartung ermöglicht. Die Anschlussklemmen sind für die Verwendung mit Litzen und Hülse nach DIN 46 228 ausgelegt. Die Installation erfolgt gemäß den technischen Anweisungen des Herstellers, wobei die korrekte Verdrahtung der Sicherheitsfunktionen entscheidend ist.

Vorteile im Betrieb
Das Modul bietet eine hohe Sicherheitsleistung durch die integrierte Querschlusserkennung und die Leitungsschlusserkennung, die Fehlfunktionen durch offene oder kurzgeschlossene Leitungen verhindern. Die LED-Anzeige ermöglicht eine schnelle Fehlerdiagnose. Die 1- oder 2-kanalige Beschaltung bietet Flexibilität bei der Systemgestaltung. Die Zulassungen nach UL, TÜV und CCC gewährleisten die Einsatzfähigkeit in verschiedenen Regionen. Die abnehmbaren Schraubklemmen erleichtern die Montage und Wartung.

Zulassungen und Kennzeichen
Das Gerät ist UL-listed C/US, TÜV-geprüft und trägt das CCC-Kennzeichen. Es entspricht den Anforderungen der Normen EN ISO 13849-1 (Kategorie 4, PL e) und IEC/EN 62061 (SIL 3). Die Zulassungen sichern die Verwendung in sicherheitskritischen Anlagen und gewährleisten die Konformität mit internationalen Standards.

Technical data
1- / 2-channel	1, 2
Approvals	UL
Cat. / PL acc. to EN ISO 13849-1	4/e
Connection	Pluggable screw terminals
Output contacts max.	4 NO contacts
SIL CL acc. to IEC/EN 62061	3
SIL acc. to IEC/EN 62061	3
Thermal current Ith max.	5 A
Width	22,5 mm
Type	BG 5925
Cross fault detection
Suited as safety gate monitor
Variant
Contact equipping	3 NO contacts
Nominal voltage	DC 24 V
Approvals and Markings	UL-listed C/US, TÜV, CCC

---
