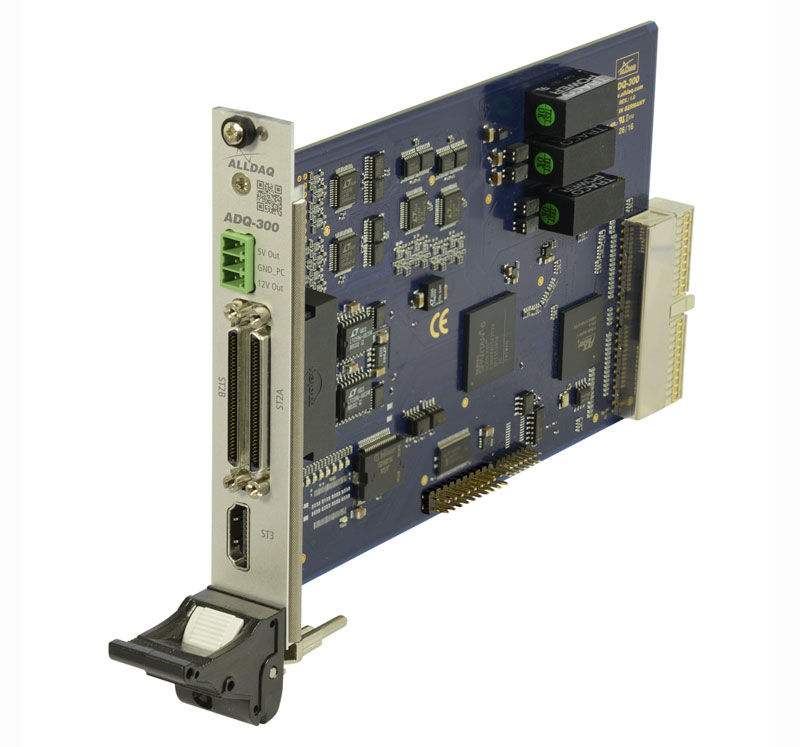

Isolierte Multifunktions-Datenerfassungskarte für universellen Einsatz in Industrie und Labor Die ALLDAQ ADQ-344 ist das Top-Modell der ADQ-300-Serie mit isoliertem A/D-, D/A- und Digital-I/O-Teil. Die ADQ-344 ist mit 32 differentiellen 18 bit Analogeingängen, vier 16 bit Analogausgängen, 8 isolierten Digital-Eingängen, 8 isolierten Digital-Ausgängen, 16 TTL-Digital-I/Os und Spezialfunktionen wie 32 bit Zähler, I2C-Bus, Inkrementalgeber, Frequenzmesser und PWM-Ausgabe ausgestattet. Multifunktions-Datenerfassungskarte mit CompactPCI-Interface 32 isolierte, differentielle Spannungseingänge Isolationsspannung A/D-Teil: 1500 VDC (60 s) 18 bit A/D-Wandler je Kanalgruppe mit Abtastraten zwischen 200 kS/s und 800 kS/s* Eingangsbereiche: ±10,24 V, ±5,12 V, 0-10,24 V, 0-5,12 V 4 isolierte Spannungsausgänge (±10,24 V) 16 bit D/A-Wandler je Kanal für Ausgaberaten bis 500 MHz sychron Isolationsspannung D/A-Teil: 1500 VDC (60 s) 8 isolierte Digital-Eingänge (High: 11..35 V) 8 isolierte Digital-Ausgänge mit Leistungstreiber bis 600 mA je Ausgang 16 TTL-DIOs (3,3 V oder 5 V umschaltbar), max. 20 mA je Ausgang Isolationsspannung DIO-Teil: 500 VAC Digitale Triggereingänge isoliert: je 8 Analog-Eingänge (AI-Modul) ein ext. Triggereingang je Analog-Ausgang ein ext. Triggereingang Überwachung der Digitaleingänge auf Bit-Änderung mit Interruptgenerierung Streamingbetrieb für kontinuierliche Ein-/Ausgabe via DIO-Ports bis 10 kHz** Spezialfunktionen via HDMI-Steckverbinder (in Vorbereitung): 1 x 32 bit Zähler bis 66 MHz (Eingänge: Enable, ext. Trigger, ext. Takt, Ausgang: Strobe) 1 x I2C-Bus bis 400 kHz (Takt: SCL, Daten: SDA) 1 x Inkrementalgeber (A-Eingang, B-Eingang, ext. Reset-Eingang) 1 x Frequenzmesseingang bis 10 MHz (Zähl-Eingang) 1 x PWM-Ausgang, Tastverhältnis einstellbar (Enable-Eingang, PWM-Ausgang) Optional geeignete Anschlusskabel (68-pol. VHDCI- bzw. HDMI-Kabel) Optional Spezial-Anschlussblock für ADQ-300-Serie Software-Unterstützung Treiber für
Windows 10/8.1/8/7 (32/64 bit) Programmier-Unterstützung (SDK) mit Beispielen für C++, C#, Visual Basic, Delphi/Pascal und Python inklusive ALLDAQ-Manager - Utility-Software bietet zentralen Zugriff auf die Parameter des ALLDAQ-Treibersystems und auf Hilfe-Dateien Virtual Instruments (VIs) für LabVIEW™ MATLAB®-Schnittstelle mit Beispielen und Hilfedatei Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Sprechen Sie mit uns! *Abtastrate abhängig von Anzahl aktiv genutzter Kanäle je Kanalgruppe (AI-Modul), eine Kanalgruppe besteht aus 8 Kanälen (1 Kanal: 800 kS/s, 2 Kanäle: 550 kS/s, 8 Kanäle: 200 kS/s) **Abhängig von Betriebssystem und Rechnerkonfiguration.
Questions & answers
What is the delivery time of ALLDAQ ADQ-344-PXI / PXI-Multi-I/O-Messkarte isoliert mit 32x diff. 18bit A/D bis 800 kS/s, 4x 16bit D/A, 16 TTL-I/Os, 8 DI-ISO, 8 DO-ISO, GPI?
The article ALLDAQ ADQ-344-PXI / PXI-Multi-I/O-Messkarte isoliert mit 32x diff. 18bit A/D bis 800 kS/s, 4x 16bit D/A, 16 TTL-I/Os, 8 DI-ISO, 8 DO-ISO, GPI is currently
not in stock and must be ordered on a per-order basis.
According to our experience the article is ready for dispatch within 4 working days.
The delivery time usually refers to 1 piece. When ordering larger quantities, we can maybe shorten the delivery time.
Just send us an inquiry about the desired quantity of ALLDAQ ADQ-344-PXI to our sales team for an exact delivery time.
How can I buy the item at a lower price?
We offer you ALLDAQ ADQ-344-PXI / PXI-Multi-I/O-Messkarte isoliert mit 32x diff. 18bit A/D bis 800 kS/s, 4x 16bit D/A, 16 TTL-I/Os, 8 DI-ISO, 8 DO-ISO, GPI always at the best possible price. We can give you a discount of 2% on
ALLDAQ ADQ-344-PXI / PXI-Multi-I/O-Messkarte isoliert mit 32x diff. 18bit A/D bis 800 kS/s, 4x 16bit D/A, 16 TTL-I/Os, 8 DI-ISO, 8 DO-ISO, GPI if you choose payment in advance on ordering.
We also offer individual prices for your needs. You can get an offer by using the form Wholesale Inquiry.
