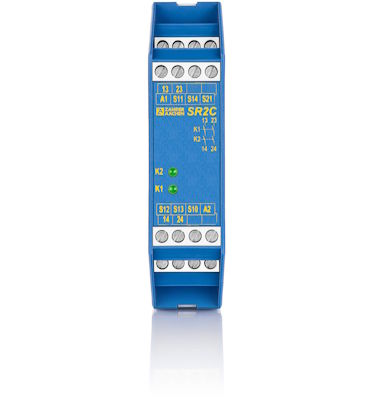

Zander Aachen 472152 SR2C AC/DC 24V, safety switching device

GPT

Beschreibung:

Das Sicherheitsschaltgerät SR2C ist ein vielseitiges und zuverlässiges Modul zur sicheren Abschaltung von Maschinen und Anlagen im Gefahrenfall. Es verfügt über zwei sichere, redundante Relaisausgänge und erfüllt höchste Sicherheitsstandards wie EN ISO 13849-1, EN IEC 62061 sowie IEC 61508 und IEC 61511. Das Gerät eignet sich ideal für ein- oder zweikanalige Not-Halt-Schaltungen und Schutzgitter-Überwachungen. Dank seiner Selbstüberwachung und zyklischen Kontrolle der Ausgangskontakte gewährleistet das SR2C maximale Sicherheit in jeder Situation.

Merkmale:

• Sichere Relaiskontakte:
- Zwei redundante Relaiskontakte für zuverlässige Abschaltung

• Vielseitige Anschlussmöglichkeiten:
- Not-Halt-Taster
- Sicherheitsschalter
- Berührungslose Sicherheitsschalter
- Sicherheitsbauteile mit OSSD-Ausgängen

• Flexible Betriebsmodi:
- Ein- oder zweikanaliger Betrieb wählbar

• Überwachungsfunktionen:
- Rückführkreis zur Kontrolle nachgeschalteter Schütze oder Erweiterungsmodule
- Zyklische Überwachung der Ausgangskontakte

• Statusanzeige:
- LED zur Anzeige des aktuellen Schaltzustands

• Startoptionen:
- Zwei unterschiedliche Startverhalten einstellbar

• Höchste Sicherheitsstandards:
- Sicherheitsfunktionen bis PL e / SIL 3 gemäß EN ISO 13849-1 und IEC 61508


Funktionsweise:

• Normale Funktion:
Ist der Not-Halt-Kreis geschlossen (z. B. bei geschlossener Schutztür), gibt das SR2C die Maschine zum Betrieb frei.

• Sicherheitsauslösung:
Bei Anforderung der Sicherheitsfunktion (z. B. durch Öffnen der Schutztür) unterbrechen die Freigabestrompfade sofort und schalten die Maschine sicher ab.

• Fehlererkennung:
Der redundante Einsatz zwangsgeführter Relais und die zyklische Selbstüberwachung stellen sicher, dass Fehler erkannt und die Sicherheitsfunktion nicht beeinträchtigt wird.


Montage und Installation:

• Schutzart:
- Einbau in Schaltschränke mit mindestens IP54 gemäß EN 60204-1 erforderlich

• Montage:
- Befestigung auf 35 mm Tragschiene nach EN 60715 TH35

• Abstand und Kühlung:
- Bei der AC 115 V / 230 V-Variante mindestens 10 mm Abstand zu benachbarten Geräten einhalten
- Für ausreichende Wärmeabfuhr im Schaltschrank sorgen
- Optionaler Distanzhalter (Art.-Nr. 472596 von ZANDER AACHEN) erhältlich


Sicherheitshinweise:

• Installation und Inbetriebnahme dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
• Alle relevanten Sicherheitsnormen und Vorschriften sind strikt einzuhalten.

Lieferumfang:

• Sicherheitsschaltgerät SR2C

Anwendungsbereiche:

• Not-Halt-Schaltungen an Maschinen und Anlagen
• Schutzgitter-Überwachung
• Steuerung sicherheitsrelevanter Komponenten
• Anwendungen mit höchsten Sicherheitsanforderungen (PL e / SIL 3)

Type: SR2C AC/DC 24V
