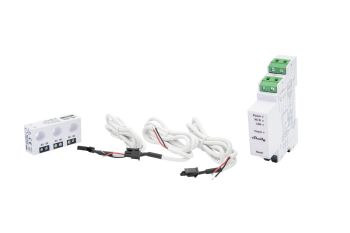

Shelly Pro 3EM-3CT63 energy meter incl. CT measurement function WLAN LAN BT content_copy

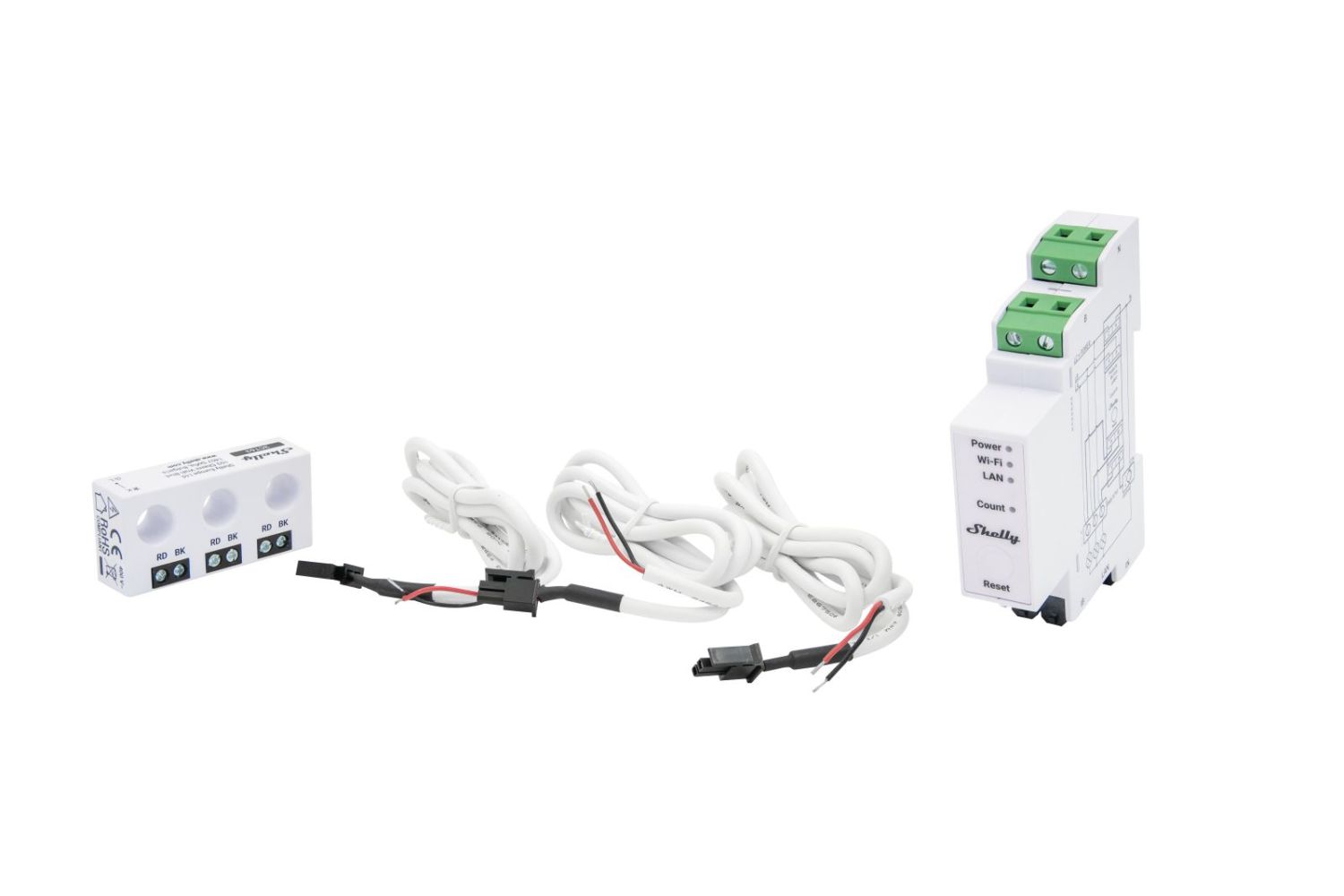

DIN-Schienen montierbarer, ein- oder dreiphasiger Energiezähler Der Shelly Pro 3EM-3CT63 ist ein DIN-Schienen montierbarer, ein- oder dreiphasiger Energiezähler. Er wird mit einem kombinierten Dreiphasen-Stromwandler (CT) geliefert, der direkt über einem Leistungsschalter montiert wird. Der Shelly Pro 3EM-3CT63 misst den Energieverbrauch präzise und kann in vielen Bereichen eingesetzt werden, z. B. zur Überwachung von Industriemaschinen, zur Energieeinsparung in Haushalten oder Büros und zur Verwaltung von elektrischen Lasten. *WICHTIG! Dieses Gerät hat kein integriertes Relais. Die Steuerung eines Schützes erfolgt über ein Shelly Pro Add-on, das am Shelly Pro 3EM-3CT63 angebracht wird. 4-Quadranten-Messung Montage auf DIN-Schiene Verschiedene Anschlussarten: Ein- oder drei- Phasen-Installationen Stromwandler-Anschluss: Berührungslose Messungen Optische Impulsanzeige des Energieverbrauchs Echtzeituhr: Gespeicherte Daten behalten korrekte Zeitstempel, auch wenn die Internetverbindung unterbrochen wird. Datenprotokolle: Bis zu 60 Tage Daten werden auf dem Gerät gespeichert und können später abgerufen werden Externe Schützsteuerung: Lasten können basierend auf Geräteautomatisierung oder Skripten gesteuert werden. Verfügbar mit dem zusätzlichen Shelly 3EM Switch Add-on Photovoltaik-kompatibel DARUM solltest Du dich für den shelly pro 3em-3ct63 entscheiden Professioneller Energiezähler Der Shelly Pro 3EM-3CT63 erfasst sowohl die akkumulierte Energie als auch die Momentanwerte von Spannung, Strom, Wirkleistung und Scheinleistung pro Phase/Kanal in Echtzeit. Er speichert die Daten im nichtflüchtigen Speicher und ermöglicht deren Abrufung über einen Zeitraum von bis zu 60 Tagen in Ein-Minuten-Intervallen. Zudem verfügt er über eine Echtzeituhr, die für eine stets korrekt eingestellte Uhrzeit sorgt - selbst wenn die Verbindung zu einem SNTP-Server unterbrochen werden sollte. Funktionen LAN-, WLAN- und Bluetooth-Konnektivität LAN-Verbindung für hohe Sicherheit und Zuverlässigkeit. Gleichzeitige Nutzung von WLAN und LAN, als Backup, wenn nötig. 4-Quadranten-Messung Messung kapazitiver und induktiver Lastarten von importierter und exportierter Wirkenergie. Genauigkeitsklasse B (Wirkenergie) Der Shelly Pro 3EM-3CT63 hat eine Messgenauigkeit von 1 Prozent. Leistungsmessung Überwacht einphasige elektrische Systeme mit bis zu drei Punkten gleichzeitig. Schnelle Benachrichtigung und mindestens 60 Tage Speicherung von 1-Minuten-Aufzeichnungen. MODBUS-Unterstützung Ermöglicht einen einfachen und schnellen Einsatz in bestehenden Industrieanlagen. Skriptfunktionen Der Shelly Pro 3EM-3CT63 unterstützt vollständig mJS-Skripting: Du kannst also weitere Features und Funktionalitäten erstellen. Technische Daten Eigenschaften Größe (H x B x T): Shelly Pro 3EM-3CT63: 94 x 19 x 69 mm / 3,70 x 0,75 x 6,9 cm ( 2,7 inch ) Shelly 3CT63: 14 x 54 x 26 mm / 0,55 x 2,12 x 2,6 cm ( 1 inch ) Gewicht: Shelly Pro 3EM-3CT63: 62 g Shelly 3CT63: 32 g CT Öffnung: Ø9 mm / Ø0,9 cm ( 0,3 inch ) Drahtdurchmesser: 6 mm / 10 AWG Schraubklemmen max. Drehmoment: 0,4 Nm / 3,5 lbin Querschnitt des Leiters: Shelly Pro 3EM-3CT63: 0,5 bis 2,5 mm² / 20 bis 14 AWG (Voll-, Litzen- und Aderendhülsen) Shelly 3CT63: 0,2 bis 2,5 mm² / 24 bis 14 AWG (Voll-, Litzen- und Aderendhülsen) Abisolierlänge des Leiters: 6 bis 7 mm / 0,24 bis 0,7 cm ( 0,3 inch ) Montage: Shelly Pro 3EM-3CT63: DIN-Schiene Shelly 3CT63: Freistehend auf Phasenkabel Gehäusematerial: Kunststoff Farbe des Gehäuses: Weiß Umwelt Umgebungstemperatur: -20 °C bis 40 °C Luftfeuchtigkeit: 30 % bis 70 % relative Luftfeuchtigkeit Max. Höhe ü.M.: 2000 m Elektrisch Stromversorgung: 100 - 260 V~ 50/60 Hz Eigenverbrauch des Geräts: &lt 3 W Shelly 3CT63 elektrische Festigkeit: 1000 V~, 60 sec Sensoren, Messgeräte Interner Temperatursensor: Ja
Voltmeter (RMS für jede Phase): 100 - 260 V Voltmeter Genauigkeit: ±1 % Strommessgeräte (RMS über Stromwandler für jede Phase und Neutralleiter): 0 - 63 A Kompatible CT: 3CT63 Genauigkeit des Amperemeters: ±1 % (2 - 63 A) ±2 % (1 - 2 A) ±5 % (0 - 1 A) Leistungs- und Energiezähler: Wirk- und Scheinleistung Wirk- und Scheinenergie Leistungsfaktor Fundamentale Wirk- und Blindenergie Kanal-zu-Kanal-Kalibrierung Mindestlast: 500 W pro Kanal Schwellwert für keine Last: 30 VA pro Kanal Speicherung der Messdaten: Mindestens 60 Tage mit einer Datenauflösung von 1 Minute Datenexport: CSV für PQ-aufgezeichnete Werte Export im JSON-Format über RPC Radio WLAN HF-Band: 2400 - 2495 MHz Max. HF-Leistung: &lt 20 dBm Protokoll: 802.11 b/g/n Reichweite: Bis zu 50 m im Freien, bis zu 30 m in Gebäuden (abhängig von den örtlichen Gegebenheiten) Bluetooth Protokoll: 4.2 Frequenzband: 2400-2483,5 MHz Max. HF-Leistung: &lt4 dBm Reichweite: Bis zu 30 m im Freien, bis zu 10 m in Innenräumen (abhängig von den örtlichen Gegebenheiten) Mikrocontroller-Einheit CPU: ESP32-D0WDQ6 Flash: 8 MB Firmware-Funktionen WebHooks (URL-Aktionen): 20 mit fünf URLs pro Hook WLAN-Reichweitenverlängerer: Ja
BLE Gateway Ja
Skripting: Ja
MQTT: Ja
Verschlüsselung: Ja

Bluetooth
Protocol (Bluetooth)	4.2
RF band (Bluetooth)	2400 - 2483.5 MHz
Max. RF power (Bluetooth)	< 4 dBm
Range (Bluetooth)	Up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors , (Depends on local conditions)
Electrical
Power supply	100-260 V~ 50/60 Hz
Power consumption	< 3 W
External protection	Tripping characteristic B or C, , 16A max. rated current, , min. 6 kA interrupting rating, , energy limiting class 3
Shelly 3CT63 electrical strength	1000 V~, 60 sec
Environmental
Ambient working temperature	-20°C to 40°C / -5°F to 105°F
Humidity	30% to 70% RH
Max. altitude	2000 m / 6562 ft
Firmware capabilities
Webhooks (URL actions)	20 with 5 URLs per hook
Scripting
MQTT
Scripting (Firmware capabilities)
Encryption
Microcontroller unit
CPU	ESP32-D0WDQ6
Flash	16 MB
Physical
Size (HxWxD)	Shelly Pro 3EM-3CT63: 94x19x69 mm / 3.70x0.75x2.71 in Shelly 3CT63: 14x54x26 mm / 0.55x2.12x1.02 in
Weight	Shelly Pro 3EM-3CT63: 62 g / 2.19 oz Shelly 3CT63: 32 g /1.12 oz
Screw terminals max torque	0.4 Nm / 3.5 lbin
Conductor cross section	Shelly Pro 3EM-3CT63: 0.5 to 2.5 mm² / 20 to 14 AWG Shelly 3CT63: 0.2 to 2.5 mm² / 24 to 14 AWG (solid, stranded, and bootlace ferrules)
Conductor stripped length	6 to 7 mm / 0.24 to 0.28 in
Mounting	Shelly Pro 3EM-3CT63: DIN rail Shelly 3CT63: Freestanding on phase wires
Conductor aperture Shelly 3CT63	Ø9 mm / Ø0.35 in
Shell material	Plastic
Shell color	White
Sensors, meters
Voltmeter (AC)	100 - 260 V
Voltmeter accuracy	±1 %
Ammeter (AC)	0 - 63 A
Ammeter accuracy	±1 % (2 - 63 A), ±2 % (1 - 2 A), ±5 % (0 - 1 A)
Compatible current transformers	3CT63
Power and energy meters	Active and apparent power Active and apparent energy Power factor Fundamental active and fundamental reactive energy
Channel-to-channel calibration minimum load	500 W per channel
No load threshold	30 VA per channel
Measurement data storage	At least 60 days of 1 min data resolution
Data export	CSV for PQ recorded values JSON format export through RPC
Internal-temperature sensor
Wi-Fi
Protocol	802.11 b/g/n
RF band	2400 - 2495 МHz
Max. RF power	< 20 dBm
Range	Up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors , (Depends on local conditions)

---
