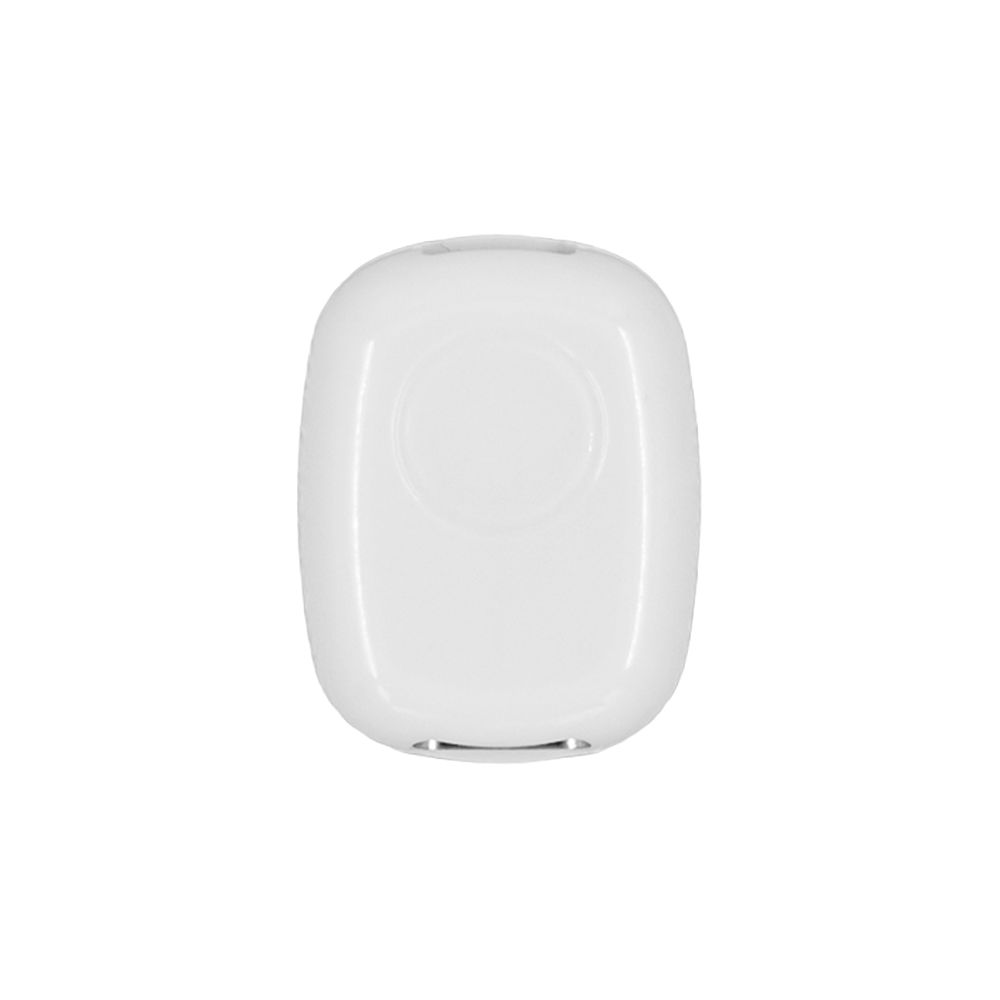

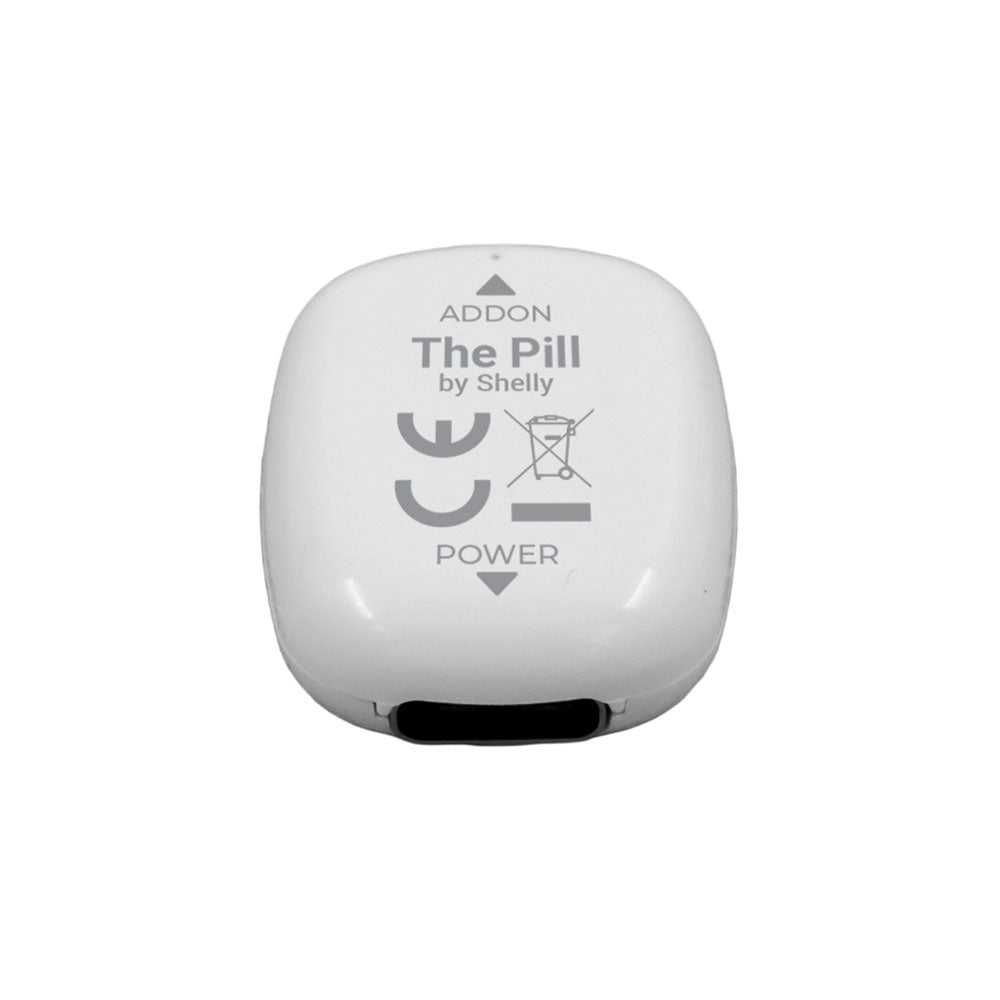

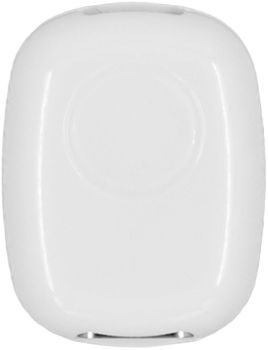

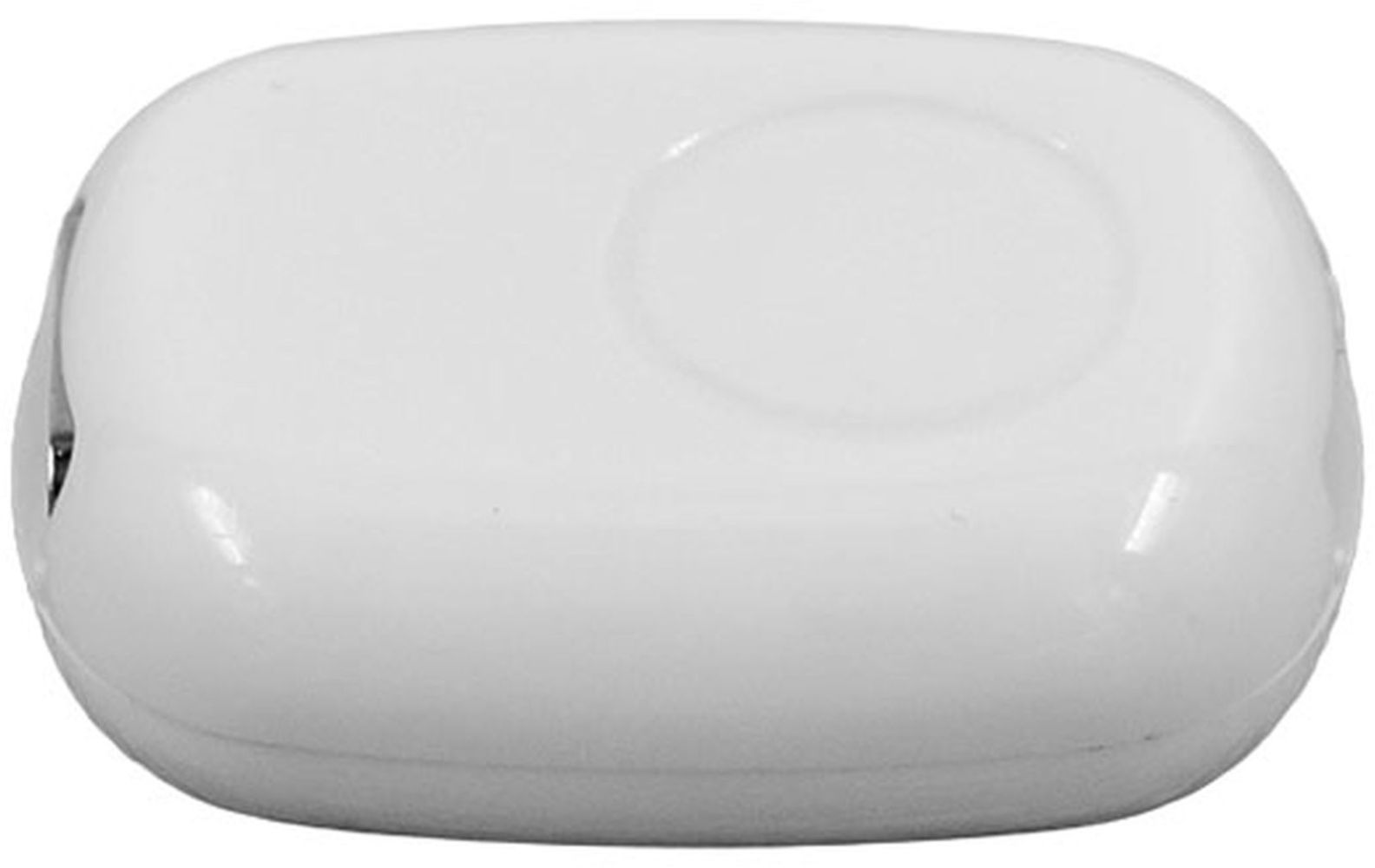

Shelly Shelly_Pill DIY · The Pill content_copy

Kompaktes, über USB-C betriebenes WLAN- und Bluetooth-Gerät, das mit verschiedenen Sensoren und Niederspannungs-Peripheriegeräten verbunden werden kann, um Temperatur, Luftfeuchtigkeit, Spannung und digitale Ein-/Ausgänge zu überwachen und zu steuern. -Duale Konnektivität: WLAN und Bluetooth für vielseitige Kommunikation -USB-C-Betrieb für sichere und einfache 5 V-Installation in jeder Umgebung -Integriertes Bluetooth-Gateway für die Kommunikation mit Geräten in der Nähe -Shelly Gen3-Funktionalität mit lokalen Aktionen, Skripten und virtuellen Komponenten für vollständige Steuerung der Automatisierung -Sensorleser für Temperatur-, Feuchtigkeits- und Umweltdaten mit Cloud-Protokollierung und Statistikfunktionen -Erweiterte Automatisierung und Integration über MQTT, WebSocket, HTTP und virtuelle Geräte -Erweiterbares Design durch Add-ons für digitale Ein-/Ausgänge, analoge Messungen und hochpräzise Spannungsmessung -Konfigurierbare Peripheriemodi zur Unterstützung einer breiten Palette externer Module und Erweiterungen -Hochpräzise analoge Messung zur Erfassung von DC-Spannungen bis 30 V mit dem externen Add-on -Drei konfigurierbare digitale Ein-/Ausgänge für direkte Logik-Level-Steuerung und Systemschnittstellen Häufige Verwendungsarten: -Sensordaten -Temperatur -Luftfeuchtigkeit -Elektrogeräte -Szenenaktivierung

Bluetooth
Protocol (Bluetooth)	BLE 4.2
RF band (Bluetooth)	2402 - 2480 МHz
Max. RF power (Bluetooth)	< 10 dBm
Range (Bluetooth)	Up to 10 m / 33 ft indoors and 30 m / 100 ft outdoors , (Depends on local conditions)
Electrical

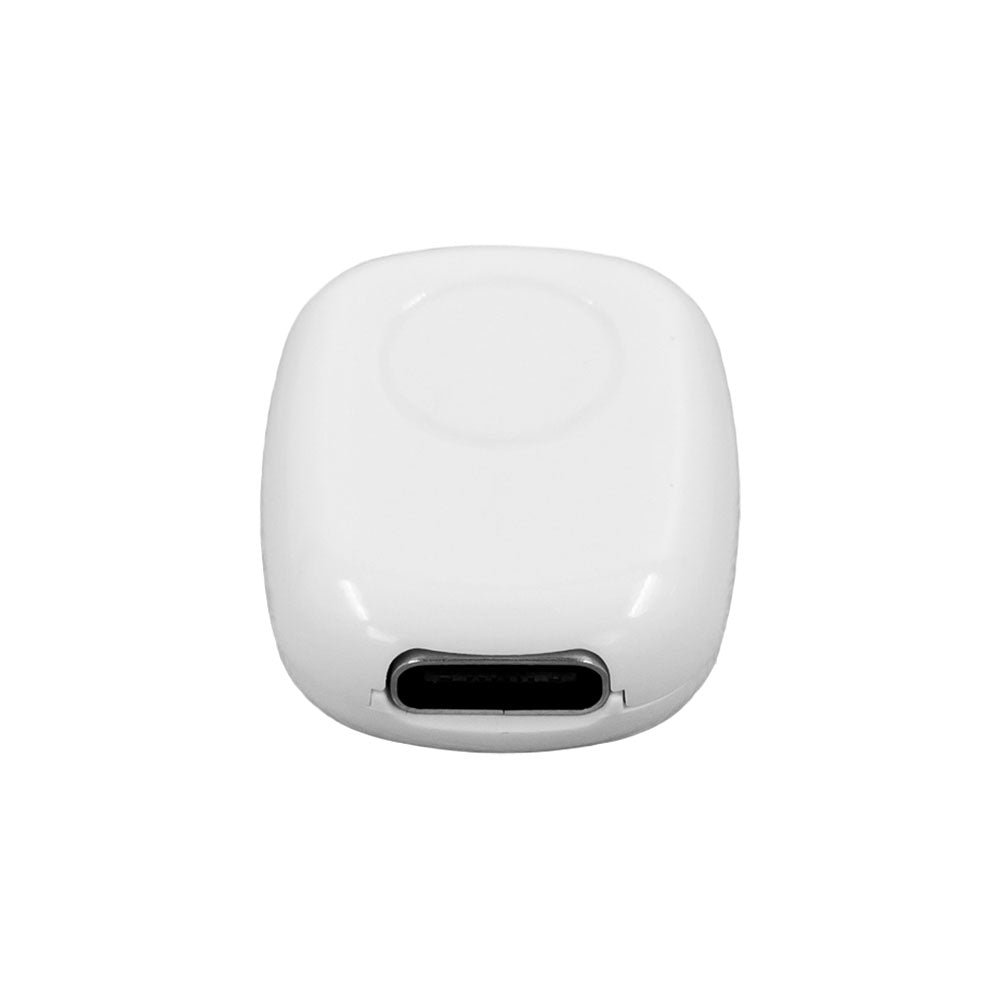

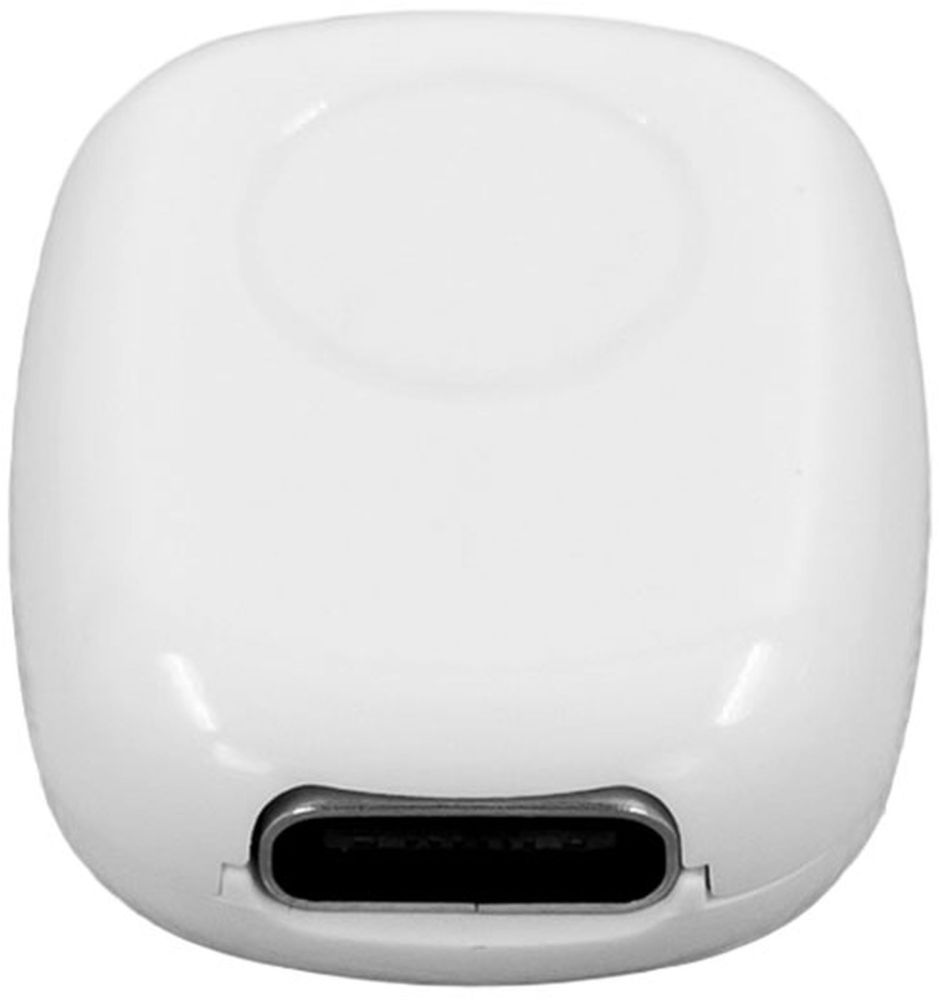

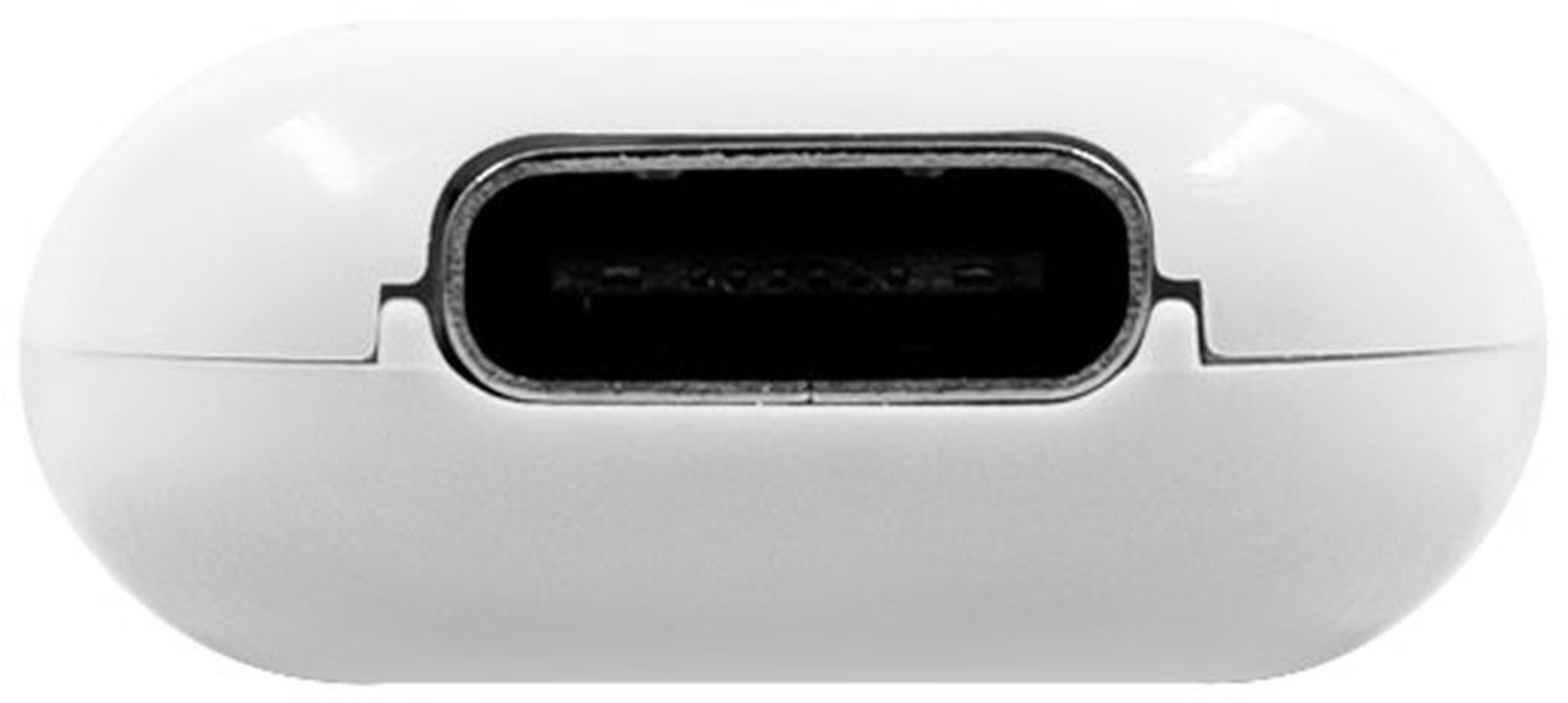

Power supply	5 V⎓ (from USB Type-C port)
Power consumption	< 1 W
Environmental
Ambient working temperature	-20 to 40 °C / -5 to 105 °F
Humidity	30 % - 70 % RH
Firmware capabilities
Schedules	20
Webhooks (URL actions)	20 with 5 URLs per hook

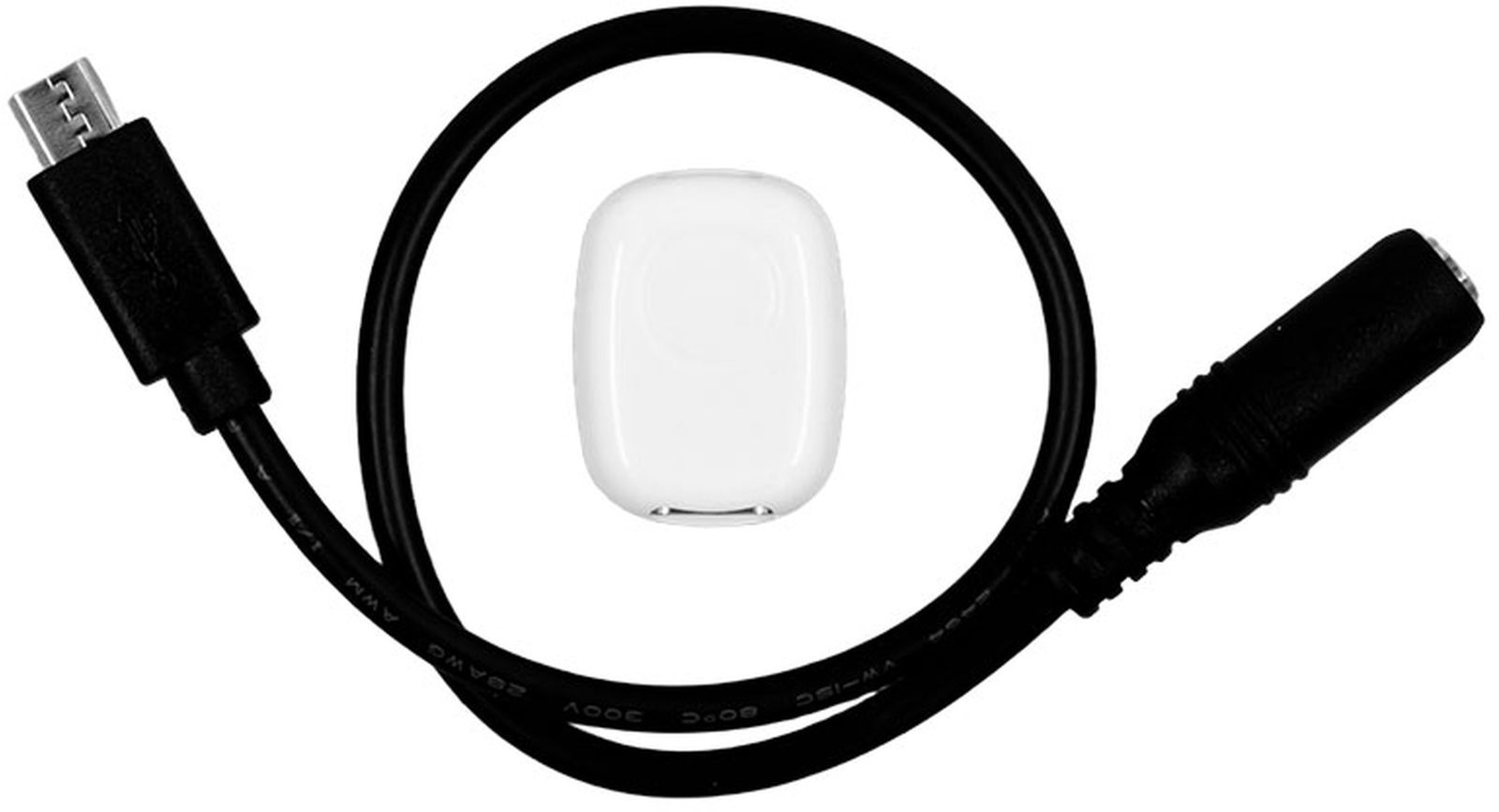

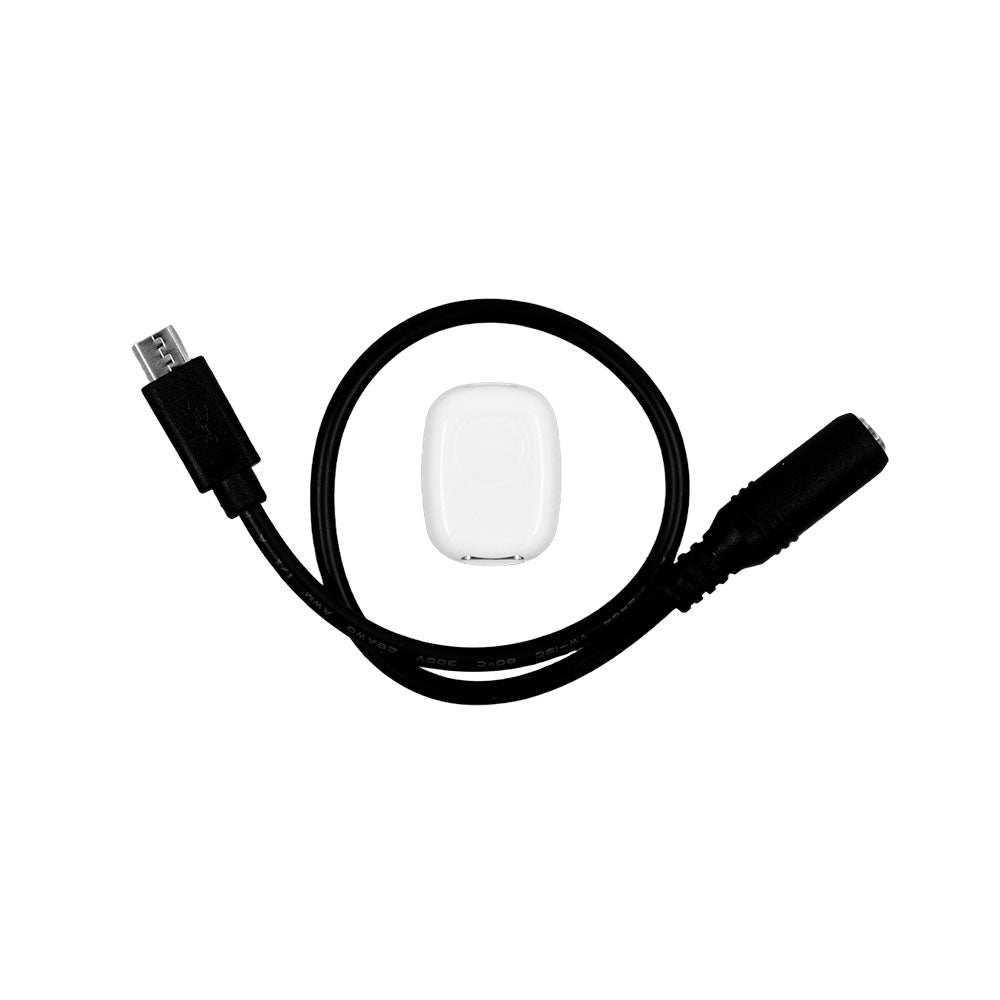

Other	Supported Accessories: Cable adapter - 3.5mm Jack (incl. in the package) Spliter 1 to 5 - 3.5mm Jack Temeprature sensor DS18B20 - 3.5mm jack Supported add-ons: 5-terminal Add-on SSR Add-on Analog 0-30V Add-on
Scripting
MQTT
Encryption
Input circuits ratings
Digital inputs triggering voltage	Active LOW; Trigger low: < 0.83 V Trigger high: > 2.48 V
Digital inputs max. voltage	3.3 V
Microcontroller unit
CPU	Shelly ESP32 C3 (ESP-Shelly-C38F)
Flash	8MB
Output circuits ratings
Max. switching voltage	3.3 V (logic-level)
Max. switching current	20 mA
Physical
Size (HxWxD)	26 x 19.95 x 8.5 mm / 1.02 x 0.79 x 0.34 inch
Weight	3 g / 0.11 oz
Shell material	Plastic
Shell color	White
Sensors, meters
Voltmeter (DC)	0 V - 2.5 V (Built-in) 0 V - 30 V (Requires external Addon)
Voltmeter accuracy	±(2% + 5d)
External sensors supported	single DHT22 up to five DS18B20
Internal-temperature sensor
Wi-Fi
Protocol	802.11 b/g/n
RF band	2401 - 2483 МHz
Max. RF power	< 20 dBm
Range	Up to 30 m / 100 ft indoors and 50 m / 160 ft outdoors (Depends on local conditions)

---
