Rittal NH switch disconnector size 1, 250 A, fuse monitoring, bolt M12, NO content_copy

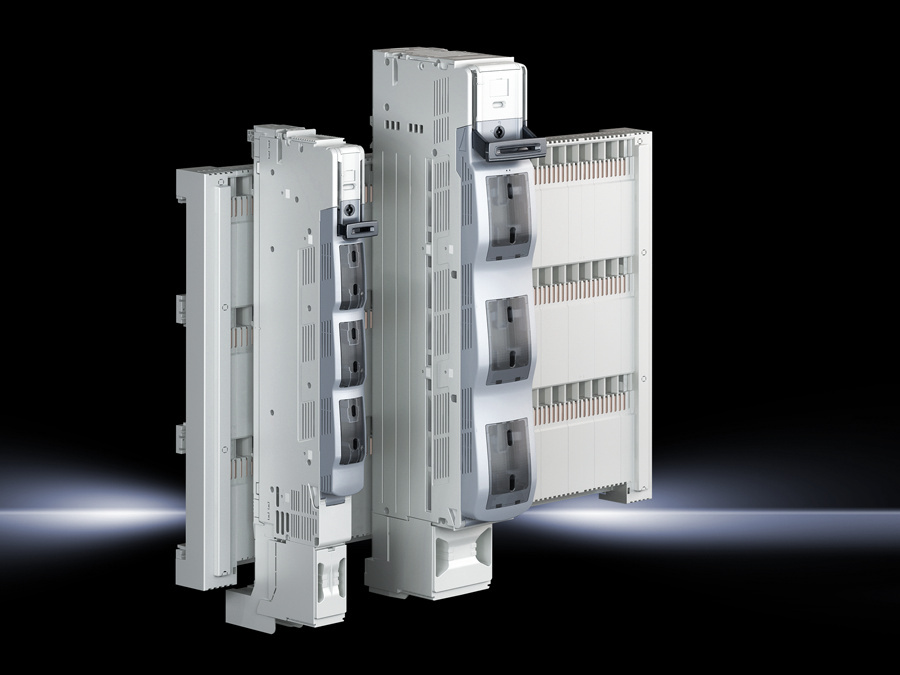

Die Rittal SV 9677180 ist eine NH-Lasttrennschaltleiste der Größe 1, ausgelegt für den Einsatz in industriellen Schaltschränken und Stromverteilungssystemen. Sie dient als Lasttrenneinrichtung mit integrierter elektronischer Sicherungsüberwachung (ESÜ) und ermöglicht das sichere Trennen von elektrischen Leitungen im Betrieb. Die Schaltleiste ist 3-polig schaltbar und für eine Bemessungsbetriebsspannung von 400 V, 3~, sowie einen maximalen Bemessungsbetriebsstrom von 250 A ausgelegt. Die Montage erfolgt mittels Schraubbefestigung an Schienensystemen mit einem Mittenabstand von 185 mm, wobei der Leitungsabgang unten erfolgt.

Einsatzbereiche
Die Schaltleiste ist für den Einsatz in industriellen Elektroanlagen konzipiert, insbesondere in Schaltschränken, wo eine sichere und zuverlässige Trennung der Stromversorgung erforderlich ist. Sie eignet sich für Anwendungen, bei denen eine elektronische Überwachung des Sicherungszustands notwendig ist, um den Betriebssicherheit zu gewährleisten. Die Ausführung mit ESÜ ermöglicht die Überwachung des Sicherungseinsatzes und signalisiert bei Defekt oder Fehlstand. Die Schaltleiste ist für Rundleiter mit einem Querschnitt von 6 bis 240 mm² geeignet und kann an Sammelschienen mit einer Höhe von 10 mm angeschlossen werden.

Funktionen und Ausstattung im Detail
Die Schaltleiste verfügt über ein automatisches Sprungschaltwerk, das ein bedienerunabhängiges Schalten ermöglicht. Dies bedeutet, dass der Schalter bei Betätigung schnell und sicher schaltet, ohne dass der Bediener die Position exakt kontrollieren muss. Die Kontakte werden durch eine Doppelunterbrechung sicher getrennt, was eine zuverlässige elektrische Trennung gewährleistet. Die elektronische Sicherungsüberwachung (ESÜ) überwacht den Zustand der eingebauten Sicherung und kann bei Fehlfunktion oder Ausfall eine Signalisierung auslösen. Die Anschlussart erfolgt über eine Schraube M12, was eine sichere und mechanisch stabile Verbindung gewährleistet.

Technik verständlich erklärt
Die Schaltleiste besteht aus einem Gehäuse aus Polyamid, das gemäß UL 94-V0 flammhemmend ist, was eine hohe Sicherheit bei thermischen Belastungen bietet. Die Kontaktbahnen sind aus partiell versilbertem Hartkupfer gefertigt, was eine hohe elektrische Leitfähigkeit und Korrosionsbeständigkeit gewährleistet. Die Farbgebung erfolgt in RAL 7035 (Chassis), RAL 7001 (Deckel) und RAL 7016 (Griff), was eine klare optische Unterscheidung und gute Sichtbarkeit im Schaltschrank ermöglicht. Die Abmessungen betragen eine Breite von 100 mm und eine Höhe von 941 mm. Die Schaltleiste ist für NH-Größe 1 ausgelegt, was die Kompatibilität mit Standard-Sicherungseinsätzen dieser Größe gewährleistet.

Kompatibilität und Zubehör
Die Schaltleiste ist für Schienensysteme mit einem Mittenabstand von 185 mm konzipiert und kann mit verschiedenen Zubehörteilen kombiniert werden, um die Funktionalität zu erweitern. Dazu gehören beispielsweise Rahmenklemmen, Anschlussraum-Abdeckungen (oben/unten und rückseitig), Blendleisten sowie Kontaktklemmen für NH-Lasttrennschaltleisten der Größen 00 bis 3. Zudem sind Mikroschalter verfügbar, die eine zusätzliche Signalisierung oder Steuerung ermöglichen. Diese Komponenten sind speziell für die Integration in Schaltschränke mit NH-Lasttrennschaltleisten ausgelegt.

Montage und Installation
Die Montage erfolgt durch Schraubbefestigung an einem Schienensystem mit 185 mm Mittenabstand. Die Schaltleiste ist für den Einsatz in vertikalen Schaltschränken ausgelegt, wobei der Leitungsabgang unten erfolgt. Die Anschlusspunkte sind für Rundleiter von 6 bis 240 mm² ausgelegt, was eine breite Anwendungsmöglichkeit in verschiedenen Stromversorgungssystemen ermöglicht. Die Installation erfordert keine speziellen Werkzeuge außer Standard-Schraubendreher und Werkzeuge zur Kabelverbindung.

Vorteile im Betrieb
Die integrierte elektronische Sicherungsüberwachung (ESÜ) erhöht die Betriebssicherheit, da der Zustand der Sicherung kontinuierlich überwacht wird. Die Doppelunterbrechung der Kontakte sorgt für eine zuverlässige Trennung, was insbesondere bei Wartungsarbeiten oder Notfällen wichtig ist. Das automatische Sprungschaltwerk ermöglicht ein schnelles und sicheres Schalten, wodurch die Bedienung vereinfacht wird. Die Verwendung von Polyamid und versilbertem Hartkupfer gewährleistet eine hohe mechanische und elektrische Stabilität über die gesamte Lebensdauer des Geräts. Die Prüfgrundlage IEC/DIN EN 60 947-3 und DIN EN 60 269-2 sichert die Konformität mit internationalen Normen für Schaltgeräte und Sicherungseinsätze.
