Rittal NH switch disconnector size 00, 160 A, fuse monitoring, screw M8 content_copy

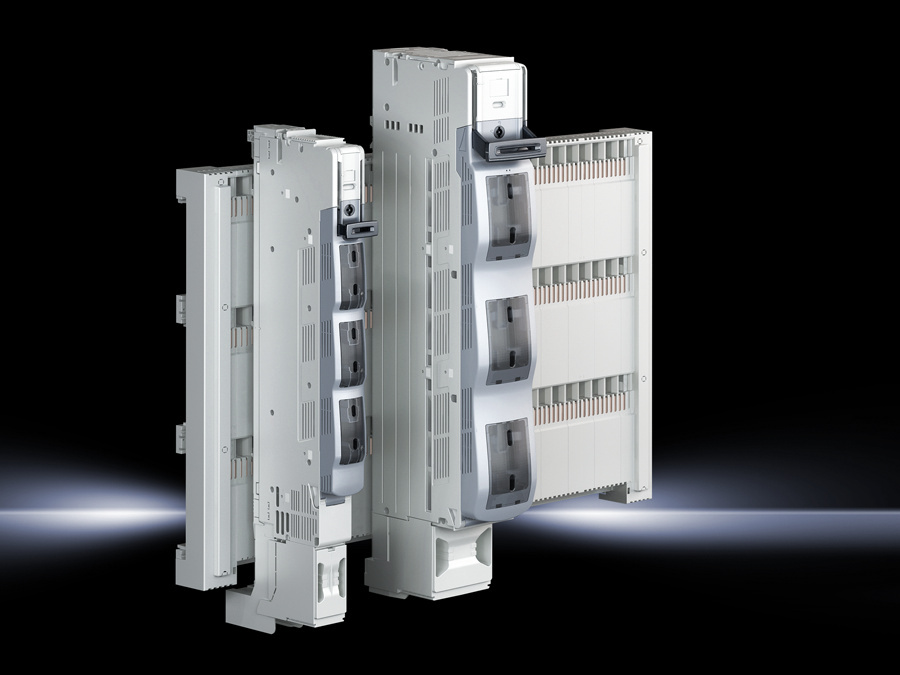

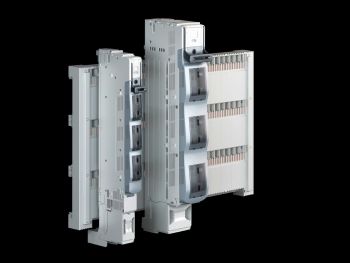

Die Rittal SV 9677080 ist eine NH-Lasttrennschaltleiste der Größe 00, ausgelegt für den Einsatz in industriellen Schaltschränken und Stromverteilungssystemen. Sie ermöglicht die sichere Trennung von elektrischen Leitungen mit einer Bemessungsbetriebsstromstärke von 160 A bei einer Bemessungsbetriebsspannung von 400 V, 3~. Die Schaltleiste ist 3-polig und verfügt über eine elektronische Sicherungsüberwachung (ESÜ), die den Zustand der eingebauten Sicherung überwacht und bei Defekt oder Ausfall eine visuelle oder elektronische Signalisierung ermöglicht. Die Funktion erfolgt über ein automatisches Sprungschaltwerk, das ein bedienerunabhängiges Schalten gewährleistet, und eine Doppelunterbrechung sorgt für ein sicheres Trennen der Kontakte.

Einsatzbereiche
Die Schaltleiste ist für den Einsatz in Schaltanlagen mit Schienensystemen konzipiert, die einen Mittenabstand von 185 mm aufweisen. Sie eignet sich insbesondere für Anwendungen in der industriellen Elektrotechnik, wo eine zuverlässige und sichere Stromtrennung erforderlich ist. Die Klemmbefestigung ermöglicht eine einfache Montage an Standard-Schienen, und die Verwendung im Wandlereinbau ist zulässig. Die Leitungsabgänge erfolgen unten, was die Integration in bestehende Schaltanlagen erleichtert.

Funktionen und Ausstattung im Detail
Die Schaltleiste ist aus Polyamid gefertigt, das gemäß UL 94-V0 flammhemmend ist, was eine hohe Sicherheit bei thermischen Belastungen gewährleistet. Die Kontaktbahnen bestehen aus partiell versilbertem Hartkupfer, was eine hohe elektrische Leitfähigkeit und Korrosionsbeständigkeit bietet. Die Anschlussart erfolgt über Schraube M8, wodurch eine sichere und mechanisch stabile Verbindung zu Rundleitern mit einem Querschnitt von 1,5 bis 95 mm² hergestellt wird. Die Schaltleiste ist für Sammelschienen mit einer Höhe von 10 mm ausgelegt, was die Kompatibilität mit gängigen Schienenprofilen sichert.

Technik verständlich erklärt
Die elektronische Sicherungsüberwachung (ESÜ) überprüft kontinuierlich, ob die eingebaute Sicherung intakt ist. Bei einem Ausfall oder Defekt der Sicherung wird dies über das System signalisiert, was die Wartung und Fehlerdiagnose vereinfacht. Das automatische Sprungschaltwerk sorgt dafür, dass der Schalter auch bei manueller Bedienung schnell und präzise schaltet, wodurch die Gefahr von Funkenbildung oder Kontaktverschleiß reduziert wird. Die Doppelunterbrechung bedeutet, dass jeder Pol zweimal unterbrochen wird, was eine sichere und vollständige Trennung des Stromkreises gewährleistet.

Kompatibilität und Zubehör
Die Schaltleiste ist für Schienensysteme mit einem Mittenabstand von 185 mm konzipiert und passt somit zu gängigen Standard-Schienen in der Industrie. Als passendes Zubehör werden unter anderem Anschlussraum-Abdeckungen unten und rückseitig, eine Blendleiste für NH-Schaltleiste Gr. 00-3 (185 mm), ein Stromwandler 150/5A (185 mm) sowie ein Mikroschalter für NH-Lasttrennschaltleiste Gr. 00-3 angeboten. Diese Komponenten können zur Ergänzung der Schaltleiste im Schaltschrank verwendet werden, um die Funktionalität und Sicherheit zu erhöhen.

Montage und Installation
Die Montage erfolgt über Klemmbefestigung an Schienen mit 185 mm Mittenabstand. Die Schaltleiste ist für den Einbau in Schaltschränke ausgelegt, wobei der Leitungsabgang unten erfolgt. Die Abmessungen betragen 50 mm Breite und 860 mm Höhe, was die Platzierung in Standard-Schaltanlagen ermöglicht. Die Farbgebung ist standardisiert: Chassis in RAL 7035, Deckel in RAL 7001 und Griff in RAL 7016, was eine einheitliche optische Gestaltung in industriellen Anlagen unterstützt.

Vorteile im Betrieb
Die Schaltleiste bietet eine hohe Betriebssicherheit durch die Doppelunterbrechung und die elektronische Sicherungsüberwachung. Die Verwendung von Hartkupfer mit Silberüberzug sorgt für eine lange Lebensdauer und geringe Widerstandswerte. Die Klemmbefestigung und der Schraubanschluss M8 ermöglichen eine schnelle und sichere Installation. Die Prüfgrundlage IEC/DIN EN 60 947-3 und DIN EN 60 269-2 für Sicherungseinsätze sichert die Konformität mit internationalen Normen. Die Schaltleiste ist für den Einsatz in Wandlern geeignet, was sie in modernen Anlagen mit Frequenzumrichtern oder anderen elektronischen Baugruppen einsetzbar macht.

Die Schaltleiste ist in der Verpackungseinheit von 1 Stück erhältlich. Das Nettogewicht beträgt 5 kg, das Bruttogewicht 5,48 kg. Der Kupferanteil pro Stück beträgt 1,072 kg, was auf die Verwendung von hochwertigen metallischen Komponenten hinweist.
