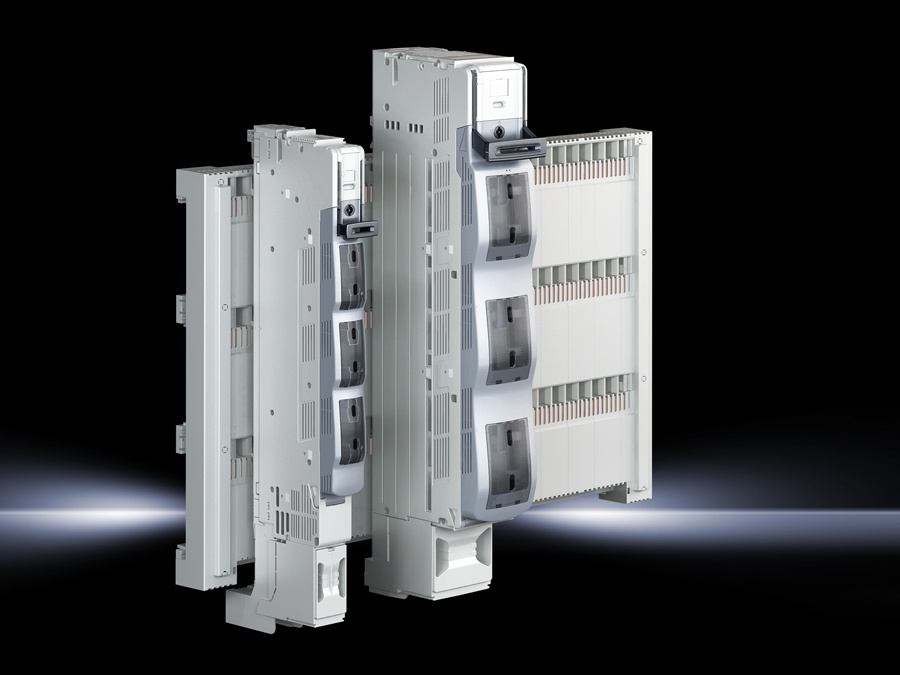

Rittal NH switch disconnector size 00, 160 A, outlet top, K content_copy

Die Rittal SV 9677070 ist eine NH-Lasttrennschaltleiste in der Größe 00, ausgelegt für den Einsatz in industriellen Schaltschränken und Stromverteilungssystemen. Das Gerät dient zur sicheren Trennung elektrischer Leitungen und ermöglicht das bedienerunabhängige Schalten durch ein automatisches Sprungschaltwerk. Es ist für eine Bemessungsbetriebsspannung von 800 V (AC), 3~ und einen maximalen Bemessungsbetriebsstrom von 160 A ausgelegt. Die Schaltleiste ist 3-polig und verfügt über einen Leitungsabgang oben, wodurch sie sich ideal für vertikale Montage in Schienen- oder Schaltschrankanlagen eignet.

Einsatzbereiche
Die Schaltleiste ist für den Einsatz in industriellen Elektroanlagen konzipiert, insbesondere in Schaltschränken mit Schienensystemen, die einen Mittenabstand von 185 mm aufweisen. Sie ist geeignet für Anwendungen, bei denen eine sichere und zuverlässige Trennung der Stromversorgung erforderlich ist, beispielsweise in der Fertigungsautomatisierung, der Energieverteilung oder bei der Integration von Wandlern. Die Montage erfolgt mittels Klemmbefestigung, was eine schnelle und stabile Installation in bestehenden Schaltschrankstrukturen ermöglicht.

Funktionen und Ausstattung im Detail
Die Schaltleiste arbeitet mit einem automatischen Sprungschaltwerk, das ein bedienerunabhängiges Schalten gewährleistet. Dies bedeutet, dass der Schalter bei Betätigung schnell und sicher in die Endposition wechselt, wodurch ein unvollständiges Schalten oder eine ungewollte Zwischenstellung vermieden wird. Die Doppelunterbrechung der Kontakte sorgt für eine sichere Trennung der elektrischen Verbindung, was die Sicherheit im Betrieb erhöht. Die Kontaktbahnen bestehen aus partiell versilbertem Hartkupfer, was eine hohe elektrische Leitfähigkeit und Korrosionsbeständigkeit gewährleistet. Das Gehäuse ist aus Polyamid gefertigt und entspricht dem Brandverhalten gemäß UL 94-V0, was eine hohe Flammschutzleistung garantiert.

Technik verständlich erklärt
Die Schaltleiste ist für den Einsatz in Schienensystemen mit einem Mittenabstand von 185 mm konzipiert, was eine Standardisierung in der industriellen Elektrotechnik ermöglicht. Die Anschlussart erfolgt über eine Schraube M8, die für eine sichere und mechanisch stabile Verbindung sorgt. Die Leitungsanschlüsse sind für Rundleiter mit einem Querschnitt von 1,5 bis 95 mm² ausgelegt, was eine Vielzahl von Anschlussquerschnitten abdeckt. Die Passung für Sammelschienen mit einer Höhe von 10 mm ermöglicht die Integration in bestehende Schaltanlagen. Die Farbgebung des Geräts ist standardisiert: das Chassis in RAL 7035, der Deckel in RAL 7001 und der Griff in RAL 7016, was eine visuelle Harmonisierung in Schaltschränken unterstützt.

Kompatibilität und Zubehör
Die Schaltleiste ist für den Einbau in Wandlereinrichtungen geeignet, was sie für Anwendungen in der Frequenzumrichtertechnik oder bei elektronischen Steuerungen besonders geeignet macht. Als passendes Zubehör werden unter anderem eine Anschlussraum-Abdeckung unten für NH-Schaltleiste Gr. 00, eine Blendleiste für NH-Schaltleiste Gr. 00-3 (185 mm) sowie ein Stromwandler 150/5A (185 mm) angeboten. Diese Komponenten unterstützen die Integration in komplexe Schaltanlagen und verbessern die Sicherheit und Funktionalität des Gesamtsystems.

Montage und Installation
Die Montage erfolgt durch Klemmbefestigung, wodurch die Schaltleiste schnell und ohne zusätzliche Werkzeuge in Schienen- oder Schaltschrankstrukturen eingebaut werden kann. Die Abmessungen betragen eine Breite von 50 mm und eine Höhe von 676 mm, was eine kompakte Platzierung in engen Schaltschrankräumen ermöglicht. Die Leitungsabgänge sind oben angeordnet, was die Verkabelung in vertikaler Richtung erleichtert.

Vorteile im Betrieb
Die Schaltleiste bietet eine hohe Betriebssicherheit durch die Doppelunterbrechung und das automatische Sprungschaltwerk. Die Verwendung von Polyamid und versilbertem Hartkupfer sorgt für eine lange Lebensdauer und hohe Zuverlässigkeit. Die Konformität mit den Normen IEC/DIN EN 60 947-3 und DIN EN 60 269-2 (Sicherungseinsätze) gewährleistet die Einhaltung internationaler Sicherheitsstandards. Die Schaltleiste ist somit für den Einsatz in anspruchsvollen industriellen Umgebungen geeignet, wo Zuverlässigkeit und Sicherheit im Vordergrund stehen.
