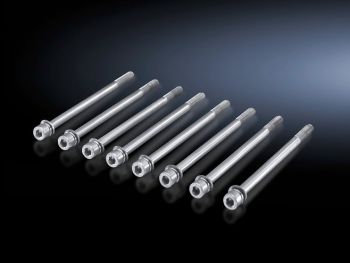

Rittal 9676819 Screw connection for Flat-PLS, screw M10x190 content_copy

Die SV Schraubverbindung vom Hersteller Rittal, Typ SV 9676819, ist eine speziell für den Einsatz in industriellen Elektroanlagen konzipierte Befestigungskomponente. Sie dient zur sicheren Montage von Sammelschienenkralle, Direktanschlussklemme, Anschlussplatte oder Anschluss-Sets an Sammelschienensystemen, die aus Flachkupfer gefertigt sind. Die Schraube ist aus Edelstahl hergestellt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit in anspruchsvollen Umgebungen gewährleistet. Mit einem Gewinde M10 und einer Gewindelänge von 190 mm ist sie für tiefere Befestigungen in dicken Flachkupferschienen ausgelegt, wodurch eine stabile und belastbare Verbindung erreicht wird.

Einsatzbereiche
Diese Schraubverbindung wird primär im Bereich der industriellen Elektrotechnik eingesetzt, insbesondere bei der Installation von Stromverteiler- und Schaltschrankkomponenten. Sie ist geeignet für Anlagen, in denen Flachkupferschienen als Hauptverteilungselemente fungieren, wie beispielsweise in Maschinenbau, Fertigungsanlagen oder in der Energieversorgungstechnik. Die Verwendung in Systemen mit Flat-PLS (Flat-PLS = Flachkupferschienen-System) ist standardmäßig vorgesehen, wobei die Schraube die mechanische Verbindung zwischen den Schienen und den angeschlossenen Komponenten sicherstellt.

Funktionen und Ausstattung im Detail
Die Schraubverbindung ermöglicht eine präzise und dauerhafte Befestigung von Anschlusskomponenten an Flachkupferschienen. Die Länge von 190 mm sorgt dafür, dass auch bei dicken Schienen eine ausreichende Gewindetiefe erreicht wird, um die erforderliche Festigkeit zu gewährleisten. Das Material Edelstahl bietet gegenüber anderen Werkstoffen eine verbesserte beständigkeit gegen Feuchtigkeit, Oxidation und chemische Einflüsse, was besonders in feuchten oder aggressiven Umgebungen von Vorteil ist. Die Schraube ist für den Einsatz in industriellen Anlagen ausgelegt, wo hohe mechanische Belastungen und Langzeitstabilität gefordert sind.

Technik verständlich erklärt
Die Schraube ist ein zylindrisches Gewindestück mit einem Durchmesser von M10, das in die Schiene eingeschraubt wird. Die Gewindelänge von 190 mm ermöglicht eine tiefgreifende Verankerung, was für die Übertragung hoher mechanischer Kräfte wichtig ist. Die Verwendung von Edelstahl sorgt dafür, dass die Schraube auch unter Belastung durch Feuchtigkeit oder aggressive Medien nicht rostet oder bricht. Die Befestigung erfolgt durch das Einschrauben in die Flachkupferschiene, wobei die Schraube als statisches Element fungiert, das die angeschlossenen Komponenten sicher hält.

Kompatibilität und Zubehör
Die SV Schraubverbindung ist speziell für die Verwendung mit Flachkupferschienen-Systemen konzipiert, insbesondere für Systeme, die als Flat-PLS bezeichnet werden. Sie ist kompatibel mit verschiedenen Anschlusskomponenten wie Sammelschienenkralle, Direktanschlussklemme, Anschlussplatte oder Anschluss-Sets, die ebenfalls von Rittal oder kompatiblen Herstellern angeboten werden. Die Verwendung mit anderen Schienensystemen ist nicht vorgesehen, da die spezifische Gewindelänge und das Material auf die Gegebenheiten von Flachkupferschienen abgestimmt sind.

Montage und Installation
Die Montage erfolgt durch das Einschrauben der Schraube in die Flachkupferschiene, wobei die Schraube bis zur vollen Gewindelänge eingedreht wird. Die Befestigung der Anschlusskomponente erfolgt anschließend über die Schraube, wobei die erforderliche Drehmomentvorgabe gemäß den Herstellerangaben eingehalten werden sollte, um eine sichere Verbindung zu gewährleisten. Die Verpackungseinheit umfasst 8 Stück, was für die Installation mehrerer Komponenten in einem Schaltschrank oder Verteilersystem ausreichend ist.

Vorteile im Betrieb
Die Verwendung von Edelstahl sorgt für eine hohe Lebensdauer und geringe Wartungsfrequenz, da die Schraube nicht rostet und auch bei langfristiger Belastung ihre Festigkeit behält. Die lange Gewindelänge von 190 mm gewährleistet eine stabile Befestigung, auch bei dicken Schienen, was die Zuverlässigkeit der gesamten Anlage erhöht. Die Schraubverbindung ist einfach zu montieren und erfordert keine speziellen Werkzeuge, außer einem passenden Schraubendreher oder einem elektrischen Schraubendreher mit geeigneter Bitgröße.

Die Schraubverbindung ist in der Verpackungseinheit von 8 Stück erhältlich, wobei das Nettogewicht 1 kg beträgt. Die Verpackung ist für den Einsatz in industriellen Umgebungen ausgelegt und ermöglicht eine einfache Lagerung und Handhabung. Die Schraube ist nicht für den Einsatz in elektrisch leitenden oder isolierenden Materialien außerhalb von Flachkupferschienen vorgesehen.
