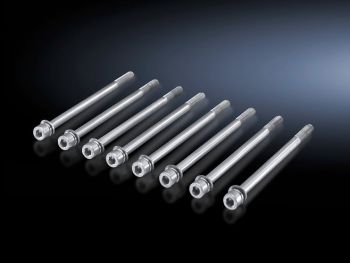

Rittal 9676815 Screw connection for Flat-PLS, screw M10x150 content_copy

Die SV Schraubverbindung vom Hersteller Rittal, Typ SV 9676815, ist eine speziell für den Einsatz in industriellen Elektroanlagen konzipierte Befestigungskomponente. Sie dient zur sicheren Montage von Sammelschienenkralle, Direktanschlussklemme, Anschlussplatte oder Anschluss-Set an Sammelschienensystemen, die aus Flachkupferschienen bestehen. Die Schraube ist aus Edelstahl gefertigt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit in anspruchsvollen Umgebungen gewährleistet. Mit einem Gewinde M10 und einer Gewindelänge von 150 mm bietet sie ausreichende Verankerungstiefe für stabile Befestigungen in dicken Schienenkonstruktionen.

Einsatzbereiche
Diese Schraubverbindung wird primär im Bereich der Stromverteilung und der industriellen Elektroinstallation eingesetzt. Sie ist für die Montage von Anschlusskomponenten an Flachkupfersammelschienen vorgesehen, wie sie beispielsweise in Schaltschränken, Verteilerkästen oder industriellen Stromversorgungssystemen verwendet werden. Die Verwendung von Edelstahl macht sie besonders geeignet für Umgebungen mit hoher Feuchtigkeit, aggressiver Atmosphäre oder im Außenbereich, wo eine hohe mechanische und chemische beständigkeit gefordert ist.

Funktionen und Ausstattung im Detail
Die Schraube ermöglicht eine präzise und dauerhafte Befestigung von elektrischen Anschlusskomponenten an Flachkupferschienen. Die Länge von 150 mm sorgt dafür, dass die Schraube tief genug in die Schiene eindringt, um eine sichere mechanische Verbindung zu gewährleisten. Die Gewindeform M10 ist ein Standardgewinde, das in der Elektroindustrie weit verbreitet ist und mit entsprechenden Muttern oder Gewindebohrungen kompatibel ist. Die Verwendung von Edelstahl gewährleistet, dass die Schraube auch unter Belastung durch Feuchtigkeit, Salznebel oder chemische Einflüsse nicht rostet oder ihre Festigkeit verliert.

Technik verständlich erklärt
Die Schraubverbindung ist ein mechanisches Bauteil, das als Verbindungselement zwischen elektrischen Anschlusskomponenten und Flachkupferschienen fungiert. Die Schraube wird in die vorgesehene Bohrung der Schiene eingeschraubt und dient als Befestigungspunkt für die Montage von Klemmen, Krallen oder Platten. Die Materialwahl aus Edelstahl sorgt für eine hohe Festigkeit und Korrosionsbeständigkeit, was besonders in industriellen Anwendungen wichtig ist, wo die Komponenten oft unter hohen mechanischen und chemischen Belastungen stehen. Die Gewindelänge von 150 mm ist ausreichend, um auch in dicken Schienen eine sichere Verankerung zu ermöglichen.

Kompatibilität und Zubehör
Die Schraubverbindung ist speziell für Sammelschienensysteme mit Flachkupferschienen konzipiert. Sie ist kompatibel mit verschiedenen Anschlusskomponenten wie der Sammelschienenkralle, der Direktanschlussklemme, der Anschlussplatte oder dem Anschluss-Set, die ebenfalls von Rittal oder anderen Herstellern für diese Systeme angeboten werden. Die Verwendung mit anderen Schienensystemen ist nicht vorgesehen, da die Befestigungsspezifikationen nicht übereinstimmen. Die Schraube ist in einer Verpackungseinheit von 8 Stück erhältlich, was für die Montage mehrerer Komponenten in einem Schaltschrank oder Verteilerkasten ausreichend ist.

Montage und Installation
Die Montage erfolgt durch Einschrauben der Schraube in die vorgesehene Bohrung der Flachkupferschiene. Die Befestigung der Anschlusskomponente erfolgt anschließend über die Schraube, wobei die jeweiligen Montageanweisungen der Komponenten zu beachten sind. Die Schraube ist nicht für die Befestigung von elektrischen Leitungen oder Kabeln vorgesehen, sondern ausschließlich für die Montage von Anschlusskomponenten an Schienen.

Vorteile im Betrieb
Die Verwendung von Edelstahl sorgt für eine hohe Lebensdauer und geringe Wartungsfrequenz, da die Schraube nicht rostet und auch unter schwierigen Umgebungsbedingungen ihre Festigkeit behält. Die lange Gewindelänge von 150 mm ermöglicht eine sichere Befestigung auch in dicken Schienen, was die Zuverlässigkeit der gesamten Anlage erhöht. Die Standardisierung des Gewindes M10 gewährleistet eine einfache Handhabung und Kompatibilität mit gängigen Werkzeugen und Muttern. Die Schraubverbindung ist somit ein zuverlässiges und wartungsarmes Bauteil für industrielle Elektroanlagen.
