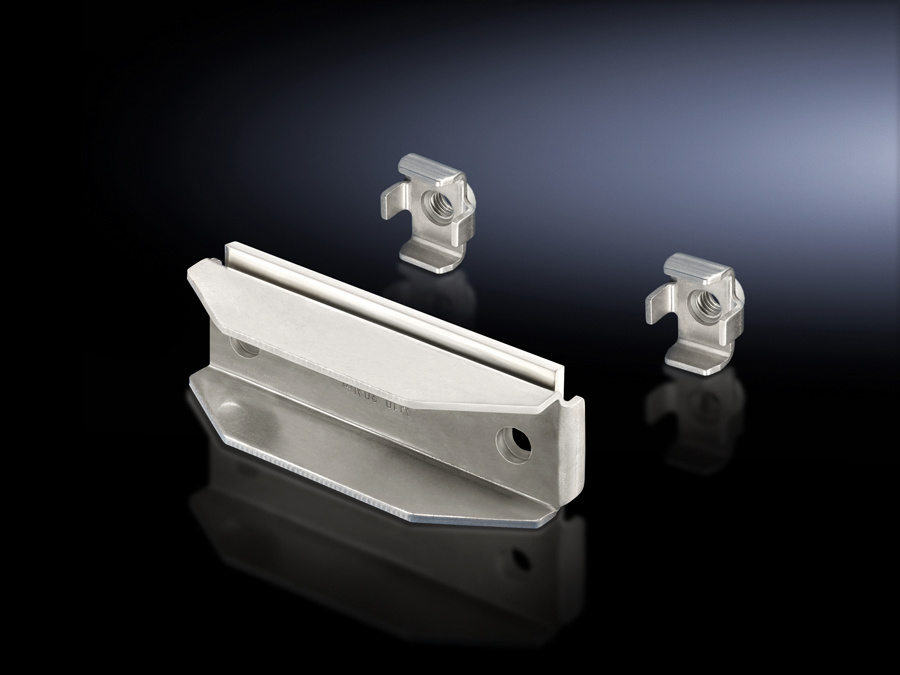

Rittal 9676749 Connection plate for laminated copper busbars 2x10x100x1 m content_copy

Die Rittal Anschlussplatte Typ SV 9676749 ist ein Bauteil für die sichere und zuverlässige Verbindung von lamellierten Kupferschienen an einem Verteil-Sammelschienensystem aus Flachkupfer. Sie dient als Übergangselement, um elektrische Leitungen oder Schienen mit einer Lamellenstärke von 1 mm und einer Breite von 100 mm an das Hauptverteilsystem anzuschließen. Die Konstruktion ist speziell für Schienen mit einer Gesamtdicke von 10 mm ausgelegt, wobei zwei einzelne Leiter pro Anschlusspunkt unterstützt werden. Die Anschlussplatte ist aus E-Cu (Elektrolytkupfer) gefertigt, was eine hohe elektrische Leitfähigkeit und mechanische Stabilität gewährleistet. Die Druckstücke und die Sammelschienenkralle bestehen aus Edelstahl, um Korrosion und mechanische Belastungen im industriellen Einsatz zu widerstehen.

Einsatzbereiche
Die Anschlussplatte wird in industriellen Elektroinstallationen eingesetzt, insbesondere in Schaltschränken und Verteilern, wo eine sichere und dauerhafte elektrische Verbindung von lamellierten Kupferschienen erforderlich ist. Sie ist geeignet für Anwendungen, bei denen hohe Strombelastungen und mechanische Beanspruchungen auftreten, wie in der Fertigungsindustrie, der Energieversorgung oder bei der Installation von Stromverteilerkomponenten. Die Konstruktion ermöglicht eine präzise und stabile Montage an Flachkupferschienen, die in modernen Verteil- und Sammelschienensystemen (Flat-PLS) verwendet werden.

Funktionen und Ausstattung im Detail
Die Anschlussplatte verfügt über einen Klemmraum mit den Abmessungen 100 mm (Breite) × 20 mm (Höhe), der speziell für die Aufnahme von lamellierten Kupferschienen ausgelegt ist. Die Sammelschienenkralle ist mit einer Einpressmutter M10 ausgestattet, die eine sichere Befestigung der Schiene ermöglicht. Die Montage erfolgt über das Befestigungsmaß von 50 mm, wobei die erforderliche Schraubenlänge entsprechend der Breite der Sammelschiene (B) plus dem Befestigungsmaß zu berechnen ist. Das Produkt wird mit Befestigungsmaterial geliefert, das jedoch keine Schrauben umfasst.

Technik verständlich erklärt
Die Anschlussplatte ermöglicht eine mechanisch stabile und elektrisch leitfähige Verbindung zwischen den lamellierten Kupferschienen und dem Verteil-Sammelschienensystem. Die Verwendung von E-Cu für die Anschlussplatte gewährleistet eine hohe elektrische Leitfähigkeit, während die Edelstahlkomponenten (Druckstück und Kralle) gegen Korrosion und mechanische Beanspruchung beständig sind. Die Einpressmutter M10 sorgt für eine feste Verbindung, die auch unter Vibrationen oder thermischen Belastungen hält. Die Kombination aus Kupfer und Edelstahl sorgt für eine ausgewogene Mischung aus elektrischer Leitfähigkeit und mechanischer Festigkeit.

Kompatibilität und Zubehör
Die Anschlussplatte ist speziell für lamellierte Kupferschienen ausgelegt, die aus 10 Lamellen mit einer Breite von 100 mm und einer Stärke von 1 mm bestehen. Sie ist für zwei Schienen pro Leiter konzipiert und passt sich an die Standardabmessungen von Flachkupferschienen an. Die Verwendung mit anderen Schienenformen oder -abmessungen ist nicht vorgesehen.

Montage und Installation
Die Montage erfolgt durch Befestigung der Anschlussplatte an der Sammelschiene mittels der mitgelieferten Befestigungsmaterialien und zusätzlichen Schrauben. Die Schraubenlänge muss so gewählt werden, dass sie die gesamte Schienenbreite (B) plus das Befestigungsmaß von 50 mm abdeckt. Die Einpressmutter M10 der Sammelschienenkralle wird in die Schiene eingepresst, um eine feste mechanische Verbindung zu gewährleisten. Die Anschlussplatte ist für eine Montage in Schaltschränken und Verteilern ausgelegt, wobei die genaue Positionierung und Befestigung je nach Anwendungsszenario variieren kann.

Vorteile im Betrieb
Die Anschlussplatte bietet eine zuverlässige und dauerhafte Verbindung, die auch unter industriellen Bedingungen mit hohen Strombelastungen und mechanischen Belastungen stabil bleibt. Die Verwendung von hochwertigen Materialien wie E-Cu und Edelstahl sorgt für eine lange Lebensdauer und geringe Wartungsanforderungen. Die klare Konstruktion und die vorgegebene Montageanleitung erleichtern die Installation und reduzieren Fehlerquellen. Die Kompatibilität mit standardisierten Flachkupferschienen (Flat-PLS) ermöglicht eine einfache Integration in bestehende Verteil- und Sammelschienensysteme.
