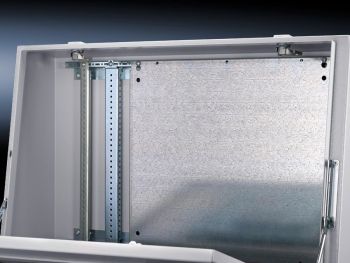

Rittal 6730330 Partial mounting plate TP Top Pult insertable 500x435 mm content_copy

Die Rittal Teilmontageplatte, Typ 6730330, ist ein einhängbares Montageelement aus Stahlblech mit verzinkter Oberfläche, speziell für den Einsatz in Schaltschränken und Pultsystemen konzipiert. Sie dient als Teilmontageplattform für die Installation von Baugruppen, Geräten oder Steuerungen innerhalb von Schaltschränken der Typen TP, TS, VX SE und CX. Die Abmessungen betragen 500 mm Breite und 437 mm Höhe, wodurch sie sich flexibel in bestehende Systeme integrieren lässt. Die Montage erfolgt an vormontierten Befestigungsschrauben, was eine schnelle und präzise Einbauweise ermöglicht. Der Lieferumfang umfasst Befestigungsmaterial, das für die Installation direkt verwendet werden kann.

Einsatzbereiche
Die Teilmontageplatte ist für den Einsatz in Pultober- und -mittelteilen vorgesehen, wo sie an Systemschienen für den Innenausbau befestigt wird. Sie kann ebenfalls im Pultunterteil seitlich an in der Tiefe montierten System-Chassis oder Montagestegen angebracht werden. Darüber hinaus ist sie kompatibel mit anderen Schaltschränken, die über Schienen mit Lochungen im 25 mm-Raster verfügen. Diese Vielseitigkeit macht sie besonders geeignet für den Einsatz in industriellen Steuerungssystemen, wo eine modulare und flexible Montage erforderlich ist.

Funktionen und Ausstattung im Detail
Die Platte ist einhängbar, was bedeutet, dass sie ohne zusätzliche Bohrungen oder Bearbeitung in die vorgesehenen Montageschienen eingesetzt werden kann. Die verzinkte Oberfläche bietet einen guten Korrosionsschutz, insbesondere in Umgebungen mit erhöhter Feuchtigkeit oder geringer Aggressivität. Die Befestigungsmaterialien im Lieferumfang erleichtern die Montage und sorgen für eine sichere Verankerung. Die maximale Einbaubreite für Teilmontageplatten beträgt die Pultbreite minus 100 mm, was bei der Planung der Anordnung berücksichtigt werden muss.

Technik verständlich erklärt
Die Konstruktion aus Stahlblech gewährleistet eine ausreichende Steifigkeit und Stabilität, um auch schwerere Baugruppen sicher zu tragen. Die verzinkte Oberfläche schützt das Material vor Oxidation und verlängert die Lebensdauer. Die Montage an vormontierten Schrauben reduziert die Montagezeit und minimiert die Notwendigkeit für zusätzliche Werkzeuge oder Bohrungen. Die Abmessungen von 500 mm Breite und 437 mm Höhe sind standardisiert und passen zu gängigen Schaltschranktypen, wodurch eine einfache Integration in bestehende Systeme möglich ist.

Kompatibilität und Zubehör
Die Teilmontageplatte ist für die Gehäusetypen TP, TS, VX SE und CX ausgelegt. Bei der Verwendung in TP-Systemen ist zusätzlich die Schiene für Innenausbau TP erforderlich. Die Platte kann seitlich verschraubt werden, um mehrere Einheiten aneinanderzureihen, was bei der Erweiterung von Schaltschrankanlagen nützlich ist. Die Kompatibilität mit Schienen im 25 mm-Raster ermöglicht eine flexible Anordnung innerhalb verschiedener Schaltschrankkonfigurationen.

Montage und Installation
Die Installation erfolgt durch Einhängen in die vorgesehenen Montageschienen, wobei die vormontierten Befestigungsschrauben genutzt werden. Die Befestigungsmaterialien im Lieferumfang sind für die sichere Verankerung ausreichend. Bei der Montage im Pultunterteil ist eine seitliche Befestigung an System-Chassis oder Montagestegen möglich. Die Einbaubreite ist auf die Pultbreite minus 100 mm begrenzt, um ausreichenden Montageraum zu gewährleisten.

Vorteile im Betrieb
Die einhängbare Montage reduziert die Montagezeit und minimiert die Notwendigkeit für zusätzliche Bohrungen. Die verzinkte Oberfläche sorgt für eine längere Lebensdauer, insbesondere in feuchten oder leicht korrosiven Umgebungen. Die Kompatibilität mit verschiedenen Schaltschranktypen ermöglicht eine flexible Nutzung in unterschiedlichen Anwendungsszenarien. Die seitliche Anreihung durch Verschrauben bietet die Möglichkeit, mehrere Platten zu einem modularen System zusammenzuführen, was die Skalierbarkeit von Steuerungssystemen unterstützt.
