Rittal 5302013 VX IT air baffle plate, W x H: 800x1800 mm, for 19 standard content_copy

Das Rittal Luftleitblech DK 5302013 ist ein modulares Trennelement für IT-Schrankanlagen, speziell konzipiert zur gezielten Trennung von Kalt- und Warmbereichen innerhalb eines Schrankes. Es wird eingesetzt bei Gangeinhausungskonzepten oder im Zusammenhang mit LCP-Systemen (LCP = Luftkanal- und Luftführungssystem), um die Luftströmung innerhalb des Schrankes gezielt zu steuern und die Klimatisierungseffizienz zu verbessern. Das Produkt besteht aus Stahlblech und ist in der Farbe RAL 9005 lackiert, was eine robuste und optisch einheitliche Oberfläche gewährleistet. Die Trennblenden sind für die Montage an 48,3 cm ( 19 inch )-Profilschienen (482,6 mm) ausgelegt und ermöglichen eine flexible Anpassung an die jeweilige Schrankkonfiguration.

Einsatzbereiche

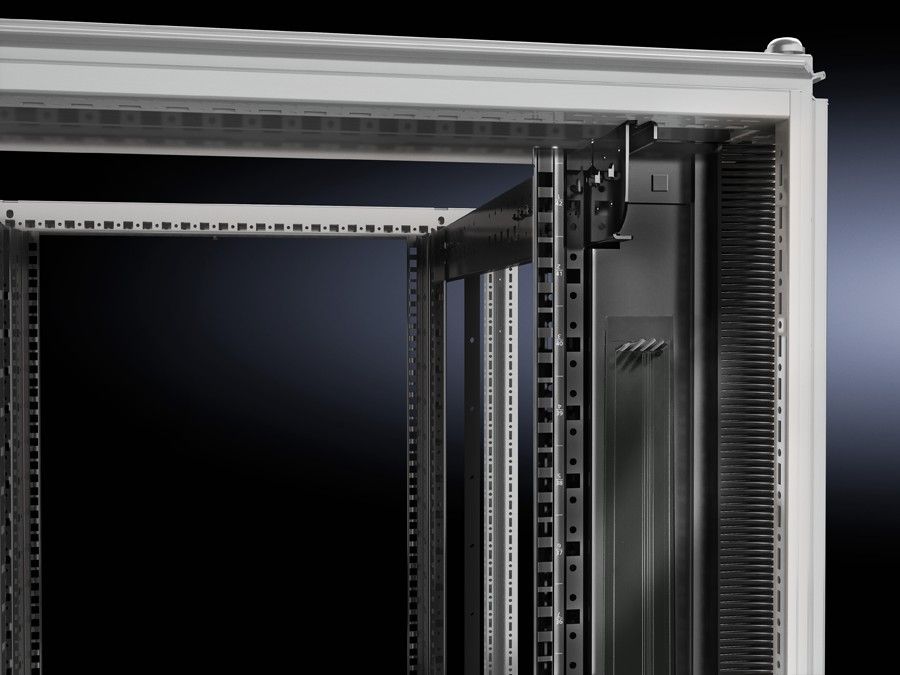

Das Luftleitblech dient der thermischen Trennung innerhalb von IT-Schrankanlagen, um die Kühlleistung zu optimieren und die Luftzirkulation zu kontrollieren. Es wird insbesondere in Rechenzentren oder Serverräumen eingesetzt, wo eine gezielte Luftführung erforderlich ist, um die Effizienz der Klimatisierungssysteme zu steigern. Die Anwendung erfolgt bei Schrankbreiten ab 800 mm und Schrankhöhen ab 1.800 mm, wobei die Trennblenden sowohl vertikal als auch horizontal montiert werden können. Die vertikalen Blenden mit integrierten Bürstenleisten können an vorderen und hinteren 48,3 cm ( 19 inch )-Profilschienen angebracht werden, während die horizontalen Blenden ausschließlich an den vorderen Schienen montiert werden dürfen.

Funktionen und Ausstattung im Detail

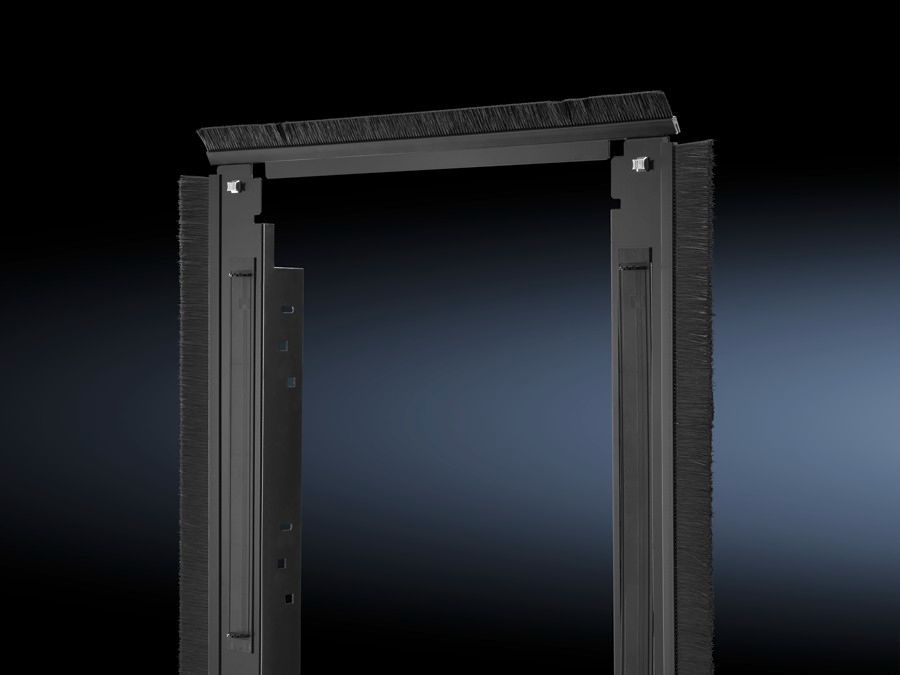

Das Set umfasst 2 vertikale und 2 horizontale Blenden, jeweils mit Bürstenleisten aus Kunststoff (UL 94-HB, halogenfrei), die eine kollisionsfreie Abschottung ermöglichen, auch wenn Schienensysteme auf der äußeren Montageebene installiert sind. Die Bürstenleisten sorgen für eine dichte, aber bewegliche Abdichtung, die die Luftströmung zwischen den Bereichen minimiert. Zusätzlich sind 4 Zell-PU-Schaum-Stücke enthalten, die zur Dichtung an den Kanten der Blenden dienen. Die integrierten Montageausschnitte (482,6 mm, 1 HE) können wahlweise mit den beigefügten Blindpanelen (Kunststoff, UL 94-HB, halogenfrei) verschlossen werden, um die Fläche zu verkleiden oder für die Installation weiterer Komponenten oder Kabelführung genutzt werden. Das Lieferumfang beinhaltet zudem das notwendige Befestigungsmaterial.

Technik verständlich erklärt
Die Luftleitblenden arbeiten als statische Luftführungselemente, die die Luftströmung innerhalb des Schrankes kontrollieren. Durch die Trennung von Kalt- und Warmbereichen wird verhindert, dass warme Abluft direkt in die Zuluftzone gelangt, was die Effizienz der Klimatisierung erhöht. Die Bürstenleisten aus halogenfreiem Kunststoff (UL 94-HB) gewährleisten eine sichere und dichte Abdichtung, ohne die Montage von Geräten zu behindern. Die Zell-PU-Schaum-Stücke verbessern die Dichtung an den Kanten und verhindern Luftverluste. Die Montage erfolgt an den 48,3 cm ( 19 inch )-Profilschienen, wobei die vertikalen Blenden flexibel an vorderen und hinteren Schienen angebracht werden können, während die horizontalen Blenden nur an den vorderen Schienen montiert werden dürfen.

Kompatibilität und Zubehör
Das Luftleitblech ist für Schränke mit einer Mindestbreite von 800 mm und einer Mindesthöhe von 1.800 mm ausgelegt. Es ist speziell für die VX IT 48,3 cm ( 19 inch )-Profilschiene standard konzipiert. Als passendes Zubehör wird ein 48,3 cm ( 19 inch ) Fastener 1 HE mit Kontaktierung (24 Stück) angeboten, der zur Befestigung von Geräten an den Schienen verwendet werden kann. Die Montage erfolgt direkt an den vorhandenen 48,3 cm ( 19 inch )-Schienen, wobei die integrierten Ausschnitte für zusätzliche Komponenten oder Kabelführung genutzt werden können.

Montage und Installation
Die Montage erfolgt an den 48,3 cm ( 19 inch )-Profilschienen innerhalb des Schrankes. Die vertikalen Blenden können an vorderen und hinteren Schienen befestigt werden, während die horizontalen Blenden ausschließlich an den vorderen Schienen montiert werden dürfen. Die beigefügten Befestigungsmaterialien ermöglichen eine sichere und stabile Installation. Die Blindpanel können je nach Bedarf in die Montageausschnitte eingesetzt werden, um die Fläche zu verschließen oder für die Integration weiterer Bauteile zu nutzen.

Vorteile im Betrieb
Durch die gezielte Trennung der Luftströmung innerhalb des Schrankes wird die Effizienz der Klimatisierungssysteme gesteigert. Die Luftleitblenden verhindern die Vermischung von Kalt- und Warmluft, was die Kühlleistung optimiert und den Energieverbrauch senkt. Die Bürstenleisten ermöglichen eine dichte, aber bewegliche Abdichtung, die die Montage von Geräten nicht beeinträchtigt. Die integrierten Montageausschnitte bieten Flexibilität für die Installation weiterer Komponenten oder Kabelführung. Das Produkt ist in RAL 9005 lackiert, was eine robuste und optisch einheitliche Oberfläche gewährleistet.
