Rittal 4050851 manual clamp complete AS for BC1007/1008/2007HS, WP4098 content_copy

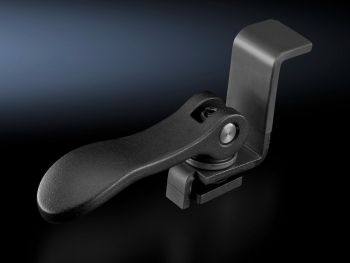

Der Rittal Handspanner komplett, Herstellernummer 4050851, ist ein mechanisches Spannwerkzeug, speziell entwickelt für die Verwendung mit Perforex Bearbeitungszentren der Typen BC und MT. Er dient dem einfachen und komfortablen Einspannen von Flachteilen, wie beispielsweise Gehäusewänden oder Abdeckplatten, in Montage- und Fertigungsprozessen. Der Handspanner ermöglicht eine präzise und sichere Befestigung ohne zusätzliche Werkzeuge, wodurch die Montagezeit reduziert und die Arbeitsabläufe effizienter gestaltet werden. Die Konstruktion ist auf eine einfache Handhabung ausgelegt, wobei die Justierbarkeit in der Höhe eine Anpassung an unterschiedliche Werkstückdicken und Montagehöhen ermöglicht.

Einsatzbereiche
Der Handspanner wird primär im Bereich der industriellen Fertigung und Montage eingesetzt, insbesondere bei der Verarbeitung von Perforex-Systemen, die in der Elektro- und IT-Technik sowie im Maschinenbau verbreitet sind. Er ist geeignet für die Befestigung von Flachteilen in Bearbeitungszentren der Typen BC 1007, BC 1008 und BC 2007 HS. Die Anwendung erfolgt dabei in Werkstätten, Montagehallen oder Produktionsumgebungen, in denen eine schnelle und wiederholbare Montage von Bauteilen erforderlich ist. Die Verwendung erfolgt ausschließlich in Verbindung mit den genannten Perforex-Systemen.

Funktionen und Ausstattung im Detail
Der Handspanner besteht aus einem Handspanner (auch als Knebelspanner bezeichnet), der über eine mechanische Knebelwelle arbeitet, um eine gleichmäßige und feste Spannung auf das zu befestigende Teil auszuüben. Die Spannung wird durch eine Druckfeder unterstützt, die eine konstante Kraft aufrechterhält und so ein selbsthaltendes Spannen gewährleistet. Zusätzlich sind Nutensteine (auch als Gleitsteine bezeichnet) im Lieferumfang enthalten, die den Spanner in der Montagevorrichtung positionieren und eine sichere Führung ermöglichen. Die Kombination dieser Komponenten sorgt für eine zuverlässige und wiederholbare Montage ohne zusätzliche Hilfsmittel.

Technik verständlich erklärt
Die Funktionsweise basiert auf einem Knebelmechanismus, bei dem durch Drehen des Handspanners eine Knebelwelle in Bewegung gesetzt wird. Diese bewegt sich in einer Führung und drückt dabei das zu spannende Teil gegen eine feste Unterlage. Die Druckfeder sorgt dafür, dass die Spannkraft auch bei geringen Belastungen erhalten bleibt, was besonders bei leicht belasteten Montageaufgaben wichtig ist. Die Nutensteine ermöglichen eine exakte Positionierung des Spanners in den vorgegebenen Nuten der Perforex-Systeme, wodurch eine parallele und gleichmäßige Spannung gewährleistet wird. Die Justierbarkeit in der Höhe erfolgt durch eine mechanische Verstellung der Spannkomponente, die es ermöglicht, unterschiedliche Werkstückdicken zu kompensieren.

Kompatibilität und Zubehör
Der Handspanner ist speziell für die Perforex-Bearbeitungszentren der Typen BC 1007, BC 1008 und BC 2007 HS konzipiert. Er ist nicht für andere Systeme oder Baugruppen vorgesehen. Die Kompatibilität ist auf die genannten Modelle beschränkt, wobei die Verwendung mit anderen Perforex-Systemen nicht garantiert ist. Die Verwendung mit anderen Werkzeugen oder Zubehörteilen ist nicht beschrieben und wird nicht empfohlen. Die genannten Komponenten – Handspanner, Druckfeder und Nutensteine – sind als komplettes Set geliefert und bilden die vollständige Montageeinheit.

Montage und Installation
Die Montage erfolgt durch einfaches Einsetzen des Handspanners in die vorgesehenen Nuten der Perforex-Systeme. Die Nutensteine sorgen für eine sichere Führung, während die Druckfeder die Spannkraft aufrechterhält. Der Handspanner wird manuell betätigt, wobei die Drehbewegung die Knebelwelle aktiviert und das Werkstück festhält. Die Justierung in der Höhe erfolgt durch mechanische Verstellung, wodurch die Spannposition an die jeweilige Werkstückdicke angepasst werden kann. Keine zusätzlichen Werkzeuge oder Hilfsmittel sind erforderlich.

Vorteile im Betrieb
Der Handspanner bietet eine schnelle und einfache Montage ohne Werkzeuge, was die Produktivität erhöht. Die Justierbarkeit in der Höhe ermöglicht die Anpassung an unterschiedliche Werkstückdicken, wodurch eine Vielzahl von Montageaufgaben abgedeckt wird. Die Druckfeder sorgt für eine konstante Spannkraft, die auch bei geringen Belastungen erhalten bleibt. Die Nutensteine gewährleisten eine präzise Positionierung und verhindern ein Verschieben des Spanners während der Montage. Die einfache Handhabung reduziert die Fehleranfälligkeit und ermöglicht eine schnelle Wiederholbarkeit der Montagevorgänge.

Lieferumfang
Der Lieferumfang umfasst den Handspanner, die Druckfeder und die Nutensteine. Diese Komponenten sind als komplettes Set geliefert und bilden die vollständige Montageeinheit.
