Rittal wall-mounted enclosure AX 2261230 3-piece W x H x D: 600x612x373 mm 12 U

Your rating:
Average rating
product review for Rittal wall-mounted enclosure AX 2261230 3-piece W x H x D: 600x612x373 mm 12 U
( 0 / 5 ) 0 ratings

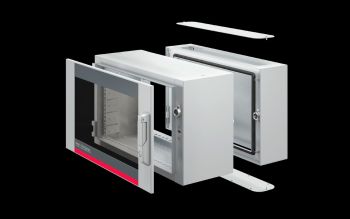

Rittal 2261230
This image may differ from the desired article.
Rittal 2261230Rittal 2261230Rittal 2261230Rittal 2261230
644,38 EUR
( 766,81 EUR incl. VAT )
≈ £539.35  |  ≈ $708.17
Delivery time from supplier's stock (ca.) 12 workdaysinfo_outline
In Stock: >25 pieces
1x Rittal wall-mounted enclosure AX 2261230 3-piece W x H x D: 600x612x373 mm 12 U
Datasheet:file_download Download
Lieske Part No.:1015475
Mfg Part No: 2261230
UPC/EAN: 4028177983373
Weight:30.7 kg

Product information for Rittal 2261230:

Das Rittal Wandgehäuse AX 2261.230 ist ein dreiteiliges IT-Wandgehäuse, ausgelegt für den Einsatz in technischen Anlagen, wo eine sichere und zugängliche Montage von Netzwerk- oder Steuerungstechnik an einer Wand erforderlich ist. Das Gehäuse besteht aus einem Wandteil, einem Schwenkteil und einer Design-Sichttür, wodurch ein flexibler und kompakter Aufbau entsteht. Die Abmessungen betragen 600 mm Breite, 612 mm Höhe und 373 mm Tiefe, wobei die Einbautiefe 320 mm beträgt. Mit 12 HE bietet es ausreichend Platz für Standard-48,3 cm ( 19 inch )-Geräte. Die Konstruktion aus Stahlblech mit einer Dicke von 1,5 mm und einer pulverbeschichteten Oberfläche in RAL 7035 gewährleistet eine hohe mechanische Stabilität und Korrosionsbeständigkeit. Die Sichtscheibe aus Einscheiben-Sicherheitsglas (3 mm) in der Farbe RAL 7035/7015 (schiefergrau) ermöglicht einen klaren Blick auf die installierten Komponenten, ohne die Sicherheit zu beeinträchtigen.

Einsatzbereiche
Das Gehäuse eignet sich für den Einsatz in industriellen Umgebungen, wie in Produktionshallen, Bürogebäuden oder technischen Räumen, wo eine kompakte und sichere Montage an der Wand notwendig ist. Die dreiteilige Bauweise ermöglicht einen einfachen Zugang zu den installierten Geräten, ohne dass das gesamte Gehäuse geöffnet werden muss. Die Schutzart IP 54, die in Verbindung mit der geschlossenen Flanschplatte oben und unten erreicht wird, schützt vor Staub und Spritzwasser, was es auch für leicht feuchte oder staubbelastete Umgebungen geeignet macht. Die Belastbarkeit des Schwenkteils beträgt statisch 600 N, während das Wandteil eine statische Belastbarkeit von 200 N aufweist, was eine sichere Montage von schwereren Geräten ermöglicht.

Funktionen und Ausstattung im Detail
Das Schwenkteil ist mit einem 25 mm-Lochraster im Front- und Rückrahmen ausgestattet, was eine flexible Montage von Geräten ermöglicht. Zwei 48,3 cm ( 19 inch )-Profilschienen sind vorne montiert, um Standard-IT- oder Steuerungskomponenten zu befestigen. Die Design-Sichttür ist mit einem Mini-Komfortgriff versehen, der eine bequeme Bedienung ermöglicht. Der Verschluss besteht aus einem Sicherheitsschließungseinsatz Nr. 3524 E, der in das Mittelteil mit 3 mm Doppelbart integriert ist. Dies gewährleistet einen sicheren Zugang, der gegen unbefugtes Öffnen geschützt ist. Die Flanschplatte am Wandteil ist oben und unten geschlossen, was die Schutzart IP 54 unterstützt.

Technik verständlich erklärt
Die Konstruktion des Gehäuses basiert auf dem AX/VX Systembaukasten von Rittal, der eine modulare und flexible Anpassung an unterschiedliche Anforderungen ermöglicht. Die pulverbeschichtete Oberfläche bietet eine hohe beständigkeit gegen Korrosion und mechanische Beanspruchung. Die Verwendung von Einscheiben-Sicherheitsglas für die Sichtscheibe gewährleistet eine hohe Transparenz und Sicherheit, da das Glas bei Bruch in kleine, nicht scharfe Splitter zerbricht. Die Schutzart IP 54 bedeutet, dass das Gehäuse staubdicht ist und gegen Spritzwasser aus allen Richtungen geschützt ist, was es für den Einsatz im Innenbereich mit erhöhter Umgebungsbelastung geeignet macht.

Kompatibilität und Zubehör
Das Gehäuse ist Teil des AX/VX-Systems und kann mit verschiedenen Zubehörteilen kombiniert werden, wie beispielsweise alternativen Flanschplatten zur Kabeleinführung oder anderen Verschlusssystemen. Die Design-Sichttür kann optional gegen eine Variante mit Profilhalbzylinder ausgetauscht werden, was eine Anpassung an spezifische Sicherheitsanforderungen ermöglicht. Die 48,3 cm ( 19 inch )-Profilschienen und das 25 mm-Lochraster sind standardisiert und kompatibel mit einer Vielzahl von IT- und Steuerungskomponenten.

Montage und Installation
Die Montage erfolgt an einer Wand mittels der vorgesehenen Bohrungen im Wandteil. Die Einbautiefe von 320 mm muss bei der Planung der Wandstärke berücksichtigt werden. Das Schwenkteil wird an das Wandteil angebracht und kann nach der Montage der Geräte geschlossen werden. Die Design-Sichttür wird am Schwenkteil befestigt und ermöglicht einen sicheren und bequemen Zugriff. Die Belastbarkeit des Schwenkteils von 600 N und des Wandteils von 200 N ermöglicht die Montage von schwereren Geräten, wobei die statische Belastung nicht überschritten werden darf.

Vorteile im Betrieb
Das dreiteilige Design bietet einen schnellen und sicheren Zugriff auf die installierten Geräte, ohne dass das gesamte Gehäuse geöffnet werden muss. Die IP 54-Schutzart sorgt für eine hohe Umgebungsbeständigkeit, und die pulverbeschichtete Oberfläche gewährleistet eine lange Lebensdauer. Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen, und die Standardisierung der Montageelemente (48,3 cm ( 19 inch )-Schienen, 25 mm-Lochraster) erleichtert die Installation. Die Design-Sichttür mit Mini-Komfortgriff und Sicherheitsschließung bietet eine optimale Kombination aus Funktionalität und Sicherheit.
More spare projector bulbs for your Mitsubishi Beamer


General
ModelWall-mounted IT enclosure
MaterialWall and swivel part: Sheet steel, 1.5 mm, viewing panel: Single-pane safety glass, 3 mm
Surface protectionPowder-coated
Colourwall and swivel part: RAL 7035, vision door: RAL 7035/7015 (slate grey)
Scope of deliveryWall section: closed flange plate, top and bottom, swivel section with 25 mm hole pattern in front and rear frame and two 19" profile rails, front, fixed installation, design vision door, locking middle section: 3 mm double bar, locking design vision door: safety lock 3524 E, mini comfort handle
Height units12 HE
Width600 mm
Height612 mm
Depth373 mm
Built-in depth320 mm
Light dimensionsClear width: 502 mm, clear height: 551 mm
Depth of swivel part216 mm
Depth of wall part135 mm
Number of locks1
Load capacity of swivel part (static)600 N
Load capacity wall part (static)200 N
Base materialsteel sheet
LockLocking system: Mini comfort handle, lock insert: Security lock insert No. 3524 E
Degree of protection IP according to EN 60 529IP 54 with flange plate closed top and bottom
Note on PCF classCategory B: PCF value (Cradle-to-Gate) approximately calculated based on product weight and self-declared


Please note...
This article has over-size and needs to be seperately taken care of. This is why we want to inform you, that the calculation of the delivery charges in the shopping cart will disregard this aspect. Though, there will be corresponding surcharges after you send us your order.
Product data sheet
Datasheet for Rittal 2261230, EAN: 4028177983373
