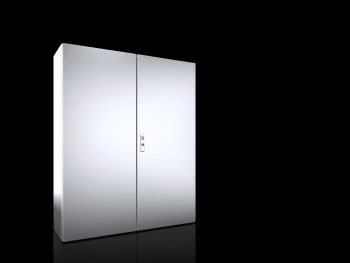

Rittal Kompakt-Schaltschrank AE BxHxT 1000x1200x300mm IP55 content_copy

Der Rittal Kompakt-Schaltschrank, Typ AX 1305.000, ist ein robustes Gehäuse aus Edelstahl 1.4404 (AISI 316L), ausgelegt für den Einsatz in industriellen Umgebungen mit hohen Anforderungen an Korrosionsbeständigkeit und mechanische Festigkeit. Das Gehäuse hat die Abmessungen BHT 1000 mm × 1200 mm × 300 mm und ist doppeltürig ausgeführt, wobei die Türen einen Öffnungswinkel von 130° ermöglichen. Die Oberfläche von Gehäuse und Türen ist mit einem Strichschliff, Korn 400, versehen, was eine gleichmäßige, leicht zu reinigende Oberfläche ergibt. Die Montageplatte aus verzinktem Stahlblech ist mit den Abmessungen 945 mm × 1175 mm ausgeführt und bietet eine stabile Grundlage für die Installation von Baugruppen.

Einsatzbereiche
Der Schaltschrank ist für den Einsatz in Innenräumen sowie in Umgebungen mit erhöhter Feuchtigkeit oder leichter Verschmutzung konzipiert. Die Schutzart IP 55 nach EN 60 529 gewährleistet Schutz gegen Staub und spritzendes Wasser, was ihn für industrielle Anlagen, Maschinenbau und Fertigungsumgebungen geeignet macht. Die Zulassung nach NEMA 1 und NEMA 12 sowie Type 1 und Type 12 nach UL 50E bestätigt die Eignung für trockene Innenräume und für Umgebungen mit leichter Verschmutzung. Der IK-Code IK10 sichert einen hohen mechanischen Schutz gegen Aufprall und Stoß, was bei der Montage und im Betrieb von Vorteil ist.

Funktionen und Ausstattung im Detail
Das Gehäuse verfügt über ein integriertes Nocken-System, das einen systematischen Innenausbau ohne Bohren ermöglicht. Die Türen sind mit einer umlaufend eingeschäumten PU-Dichtung versehen, die eine dichte Abdichtung gewährleistet und die Schutzart IP 55 unterstützt. Die Türen sind mit verschweißten Scharnieren versehen und ermöglichen eine sichere, ruckfreie Bewegung. Der 3-Punkt-Verschluss-System mit einem 3 mm Doppelbart-Einsatz sorgt für eine sichere Verriegelung und ist nach DIN 43668 ausgeführt. Das Verschlussmaterial besteht aus Zink-Druckguss, was eine hohe Korrosionsbeständigkeit und mechanische Stabilität bietet.

Technik verständlich erklärt
Die Materialstärke des Gehäuses beträgt 1,5 mm, die der Türen 2 mm und die der Montageplatte 2,5 mm, was eine hohe Stabilität und Langlebigkeit gewährleistet. Die Montageplatte ist mit Schlüssellochungen für die Erdung ausgestattet und wird mit Limbachmuttern befestigt. Die Rückwand des Gehäuses ist geschlossen und verfügt über Prägungen für Wandbefestigungshalter. Die integrierten Gehäusenocken ermöglichen eine flexible und schnelle Montage von Inneneinheiten ohne zusätzliche Bohrungen. Ein QR-Code ist auf Korpus, Tür und Typenschild gedruckt, um eine eindeutige Kennzeichnung und Nachverfolgbarkeit der einzelnen Teile zu ermöglichen.

Kompatibilität und Zubehör
Der Schaltschrank ist mit einer Vielzahl von Zubehörteilen kompatibel, die im Herstellerdatenblatt genannt werden. Dazu gehören Komfortgriffe, Verschlusseinsätze, Wandbefestigungshalter, Erdungsbänder, Schaltplantaschen, Türarretierungen, Sichtfenster, Bedientableaus, Filterlüfter, Heizungen, Schwenkrahmen und Schutzdächer. Diese Elemente können je nach Anwendungsfall ergänzt werden, um die Funktionalität und Sicherheit des Schaltschranks zu optimieren.

Montage und Installation
Die Montage erfolgt über die vorgeprägten Befestigungselemente an der Rückwand. Die Montageplatte wird mit Limbachmuttern befestigt und bietet eine stabile Grundlage für die Installation von Baugruppen. Die Türen öffnen sich mit einem Winkel von 130°, was einen guten Zugang zum Innenraum ermöglicht. Die Erdung erfolgt über die vorgesehenen Schlüssellochungen an der Montageplatte.

Vorteile im Betrieb
Der Schaltschrank bietet eine hohe mechanische und chemische beständigkeit durch die Verwendung von Edelstahl 1.4404. Die integrierten Nocken und das 3-Punkt-Verschluss-System erleichtern die Montage und Wartung. Die Schutzart IP 55 und die Zulassungen nach NEMA und UL 50E garantieren eine sichere und zuverlässige Funktion in verschiedenen industriellen Umgebungen. Die Oberflächenbehandlung mit Strichschliff Korn 400 sorgt für eine gleichmäßige, leicht zu reinigende Oberfläche, die die Wartung vereinfacht. Die eindeutige Kennzeichnung durch QR-Codes ermöglicht eine einfache Dokumentation und Nachverfolgbarkeit der einzelnen Teile.
