RCS Audio-Systems PWM-101 B VARES-3000 Conversation Unit, talkback unit, digital content_copy

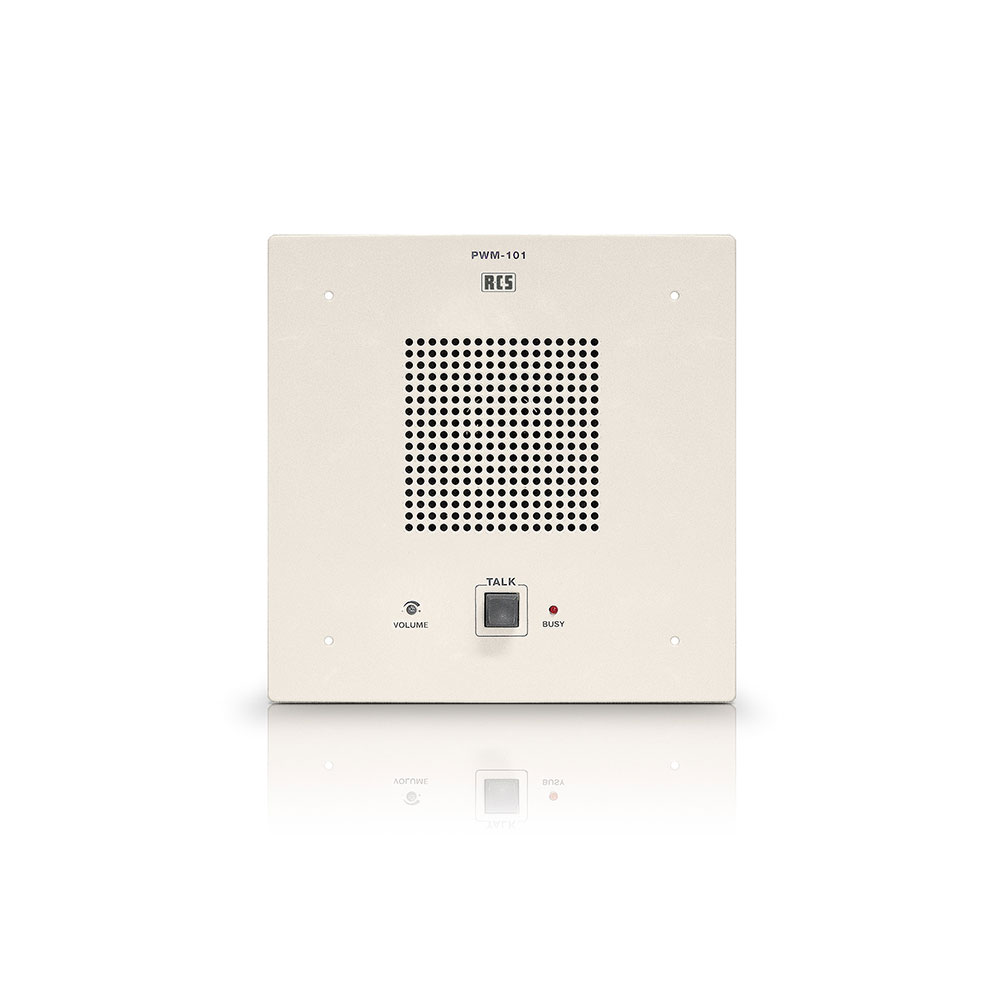

Die Rücksprecheinheit PWM-101B von RCS Audio-Systems ist ein digitales Kommunikationsgerät, das speziell für die Integration in das VARES-3000-System entwickelt wurde. Sie dient als prozessorgesteuerte Einheit zur bidirektionalen Kommunikation zwischen einzelnen Räumen und einer zentralen Steuerung, beispielsweise im Sekretariat. Die Einheit ermöglicht eine gezielte Alarmierung und Kommunikation, insbesondere in kritischen Situationen wie Amokläufen, indem sie eine punktgenaue Meldung der Rufquelle ermöglicht. Die Kommunikation erfolgt über eine BUS-Leitung (Cat 7), wodurch bis zu 200 Einheiten parallel betrieben werden können. Die Einheit ist in weißer Farbe ausgeführt und verfügt über eine Talk-Taste sowie eine rote „Besetzt“-LED, die den Status visuell anzeigt.

Einsatzbereiche
Die PWM-101B ist für den Einsatz in Gebäuden mit zentraler Kommunikationsinfrastruktur konzipiert, insbesondere in Schulen, Verwaltungsgebäuden oder anderen Einrichtungen, in denen eine schnelle und gezielte Kommunikation erforderlich ist. Die Möglichkeit, jede Einheit individuell zu adressieren, ermöglicht es der Zentrale, sofort zu erkennen, aus welchem Raum der Ruf kommt. Dies ist besonders wichtig bei Notfällen, da es eine zielgerichtete Reaktion ermöglicht, ohne das gesamte Gebäude über einen Sammelruf zu alarmieren. Die Einheit ist sowohl als Auf- als auch als Unterputzversion verfügbar, was eine flexible Installation in verschiedenen Architekturen ermöglicht.

Funktionen und Ausstattung im Detail
Die Rücksprecheinheit verfügt über einen integrierten Vorverstärker mit sprachgesteuerter Gatefunktion, der sicherstellt, dass nur bei Sprachaktivität ein Signal übertragen wird. Ein Hochwertiger Kompressor sorgt für eine gleichmäßige Mikrofonlautstärke, unabhängig von der Lautstärke der Sprechperson. Der Mikrofonverstärker ist über einen 3-stufigen Eingangspegelschalter einstellbar, und ein versenkter Lautstärkeregler ermöglicht eine feine Anpassung. Die Einheit ist mit einem 6-Watt-5-Zoll-Lautsprecher ausgestattet, der über einen integrierten 100-V-Übertrager an das VARES-3000-System angeschlossen wird. Die Anpassung erfolgt in drei Stufen: 6 W, 3 W und 1,5 W, was eine flexible Nutzung bei unterschiedlichen Belastungen ermöglicht.

Technik verständlich erklärt
Die PWM-101B arbeitet mit einem Elektret-Mikrofon, das für eine hohe Empfindlichkeit und geringe Rauschentwicklung bekannt ist. Die Ausgangsimpedanz beträgt 600 Ohm, was eine kompatible Verbindung zu Standard-Verstärkern und Leitungen ermöglicht. Die Stromversorgung erfolgt über 24 V DC mit einem Stromverbrauch von 50 mA. Die Schalldruckpegelangabe von 95 dB bei 1 W und 1 m Entfernung beschreibt die Lautstärke des Lautsprechers unter Standardbedingungen. Die Nennbelastbarkeit beträgt 6 W (Programm) bzw. 10 W (Spitze), was die maximale Leistung beschreibt, die der Lautsprecher sicher verarbeiten kann. Die Richtcharakteristik ist eine Niere, was bedeutet, dass das Mikrofon hauptsächlich in einer vorderen Richtung empfängt und seitliche Geräusche besser unterdrückt.

Kompatibilität und Zubehör
Die Einheit ist Bestandteil des VARES-3000-Systems und kann direkt über die BUS-Leitung (Cat 7) angeschlossen werden. Die Programmierung der Linien-Zuordnung erfolgt über die PSS-224 C-Zentrale mit Hilfe der Eingangskarte PIC-208 B. Die Trafosymmetrische NF-Ausgangsleitung ermöglicht eine robuste und störungsarme Signalübertragung. Die Adresse der rufenden Einheit wird an die Zentrale ausgegeben, was eine direkte Identifizierung der Quelle ermöglicht. Die Einheit ist auf einer pulverbeschichteten, perforierten Stahlblechfrontplatte aufgebaut, was eine hohe mechanische Stabilität und eine gute Lüftung gewährleistet.

Montage und Installation
Die PWM-101B ist für eine Montage in Standard-Verteilerkästen oder an Wänden ausgelegt. Die Auf- und Unterputzversion ermöglicht eine Anpassung an verschiedene Installationsszenarien. Die Anschlussleitung erfolgt über die BUS-Leitung (Cat 7), die direkt an die Zentrale angeschlossen wird. Die Einheit verfügt über keine integrierte Stromversorgung, sondern benötigt eine externe 24 V DC-Quelle.

Vorteile im Betrieb
Die gezielte Kommunikation über die individuelle Adressierung der Einheiten ermöglicht eine schnelle und präzise Reaktion auf Notfälle. Die sprachgesteuerte Gatefunktion reduziert Hintergrundgeräusche und sorgt für eine klare Übertragung. Die integrierte Lautstärkeregelung und der Kompressor sorgen für eine gleichmäßige Wiedergabe, unabhängig von der Sprechintensität. Die robuste Konstruktion aus pulverbeschichtetem Stahlblech gewährleistet eine lange Lebensdauer und eine hohe mechanische Stabilität. Die rote „Besetzt“-LED signalisiert den Kommunikationsstatus visuell, was die Nutzung im Alltag erleichtert.
