RCS Audio-Systems PRC-408 C VARES-3000 relay card, 8-way, digital, incl. routing for line and amplifier monitoring content_copy

Die PRC-408C von RCS Audio-Systems ist eine digitale Linien-Matrix-Relaiskarte, die speziell für den Einsatz in Notfallwarnsystemen innerhalb des VARES-3000-Systems entwickelt wurde. Sie dient der Steuerung und Überwachung von Lautsprecherlinien und Endstufen in professionellen Beschallungssystemen, insbesondere in Anlagen, die gemäß VDE 0828/EN50849 überwacht werden müssen. Die Karte ermöglicht die Verbindung von vier Endstufeneingängen mit acht Lautsprecherausgängen und verfügt über insgesamt 38 Relais, die für die Signalweiterleitung und -steuerung zuständig sind. Die Steuerung erfolgt über einen integrierten Digital-Mikroprozessor, der die Systemüberwachung und die Programmierung über die VARES-3000-Software ermöglicht.

Einsatzbereiche
Die PRC-408C ist für den Einsatz in professionellen Beschallungsanlagen konzipiert, insbesondere in Gebäuden mit hohen Anforderungen an die Sicherheit und Zuverlässigkeit der Notfallwarnung, wie beispielsweise in Bürogebäuden, Schulen, Krankenhäusern oder öffentlichen Verkehrseinrichtungen. Die Karte wird in Systemen eingesetzt, die eine permanente Überwachung des Signalweges erfordern, um bei Störungen oder Fehlfunktionen schnell reagieren zu können. Die direkte Umschaltung auf einen Havarieverstärker ermöglicht eine redundante Signalübertragung, die bei Ausfall einer Endstufe die Warnfunktion aufrechterhält.

Funktionen und Ausstattung im Detail
Die Relaiskarte bietet eine digitale Steuerung über einen Mikroprozessor, der die Funktionen wie Routing, Systemüberwachung und Fehlererkennung übernimmt. Die Karte ist frei programmierbar mittels der VARES-3000-Software, wodurch individuelle Signalwege und Überwachungslogiken konfiguriert werden können. Ein integrierter Eingang für eine Hintergrundmusik-Endstufe ermöglicht die Nutzung der Karte auch in Systemen, die neben der Notfallwarnung auch eine Hintergrundmusikfunktion unterstützen. Die Karte verfügt über eine automatische, zweipolige Linienabtrennung, die bei einem externen Kurzschluss aktiviert wird, um die restlichen Lautsprecherleitungen zu schützen.

Technik verständlich erklärt

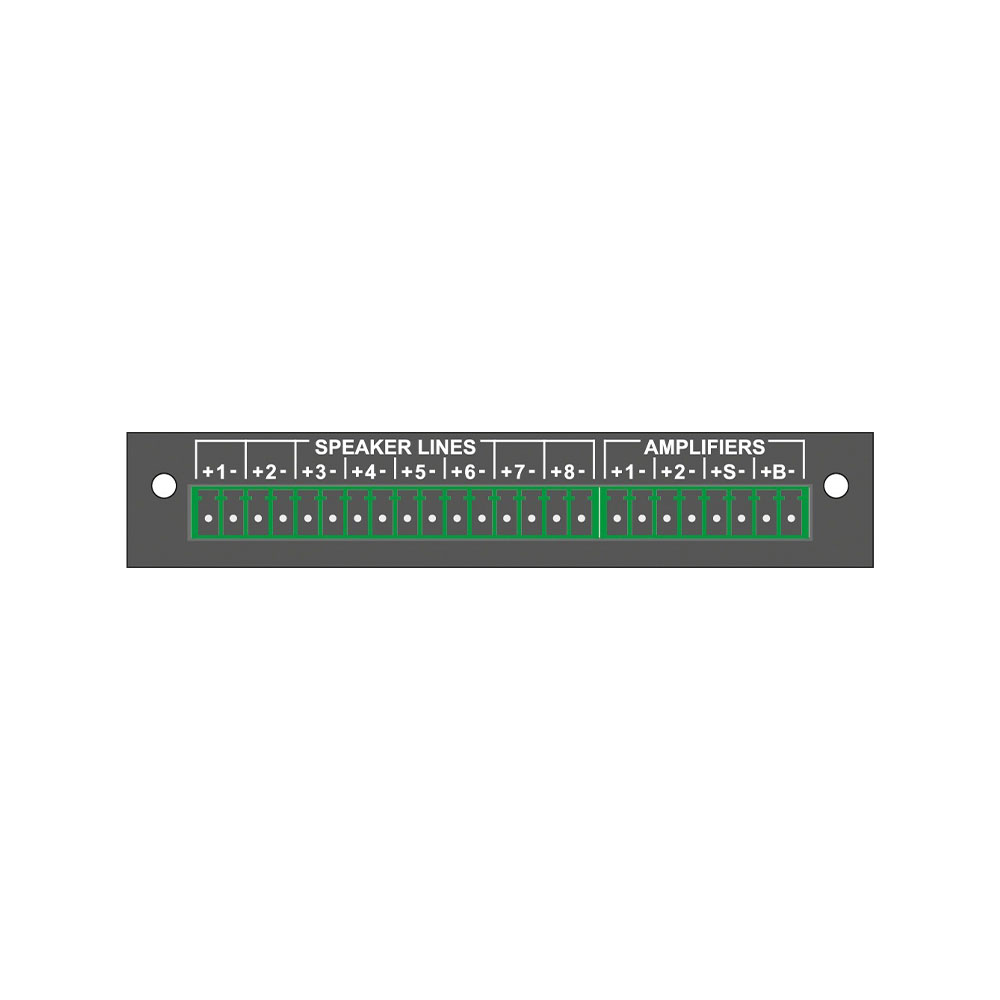

Die PRC-408C arbeitet als Matrix-Relaiskarte, was bedeutet, dass sie Signale von mehreren Eingängen (hier: vier Endstufeneingänge) auf mehrere Ausgänge (hier: acht Lautsprecherausgänge) verteilen kann. Die digitale Steuerung durch den Mikroprozessor ermöglicht eine präzise und flexible Steuerung der Relais, wodurch komplexe Signalwege realisiert werden können. Die permanente Überwachung des Signalweges erfolgt gemäß den Normen VDE 0828 und EN50849, wobei ein externes Messmodul (PMO-350 C) erforderlich ist, um die Überwachungsfunktion zu aktivieren. Die Karte ist somit für Anlagen ausgelegt, die eine hohe Zuverlässigkeit und Fehlererkennung erfordern.

Kompatibilität und Zubehör
Die PRC-408C ist Bestandteil des VARES-3000-Systems und erfordert zur Nutzung die VARES-3000-Software für die Programmierung. Die Karte ist für die Integration in bestehende Beschallungsanlagen konzipiert, die über die VARES-3000-Plattform gesteuert werden.

Montage und Installation

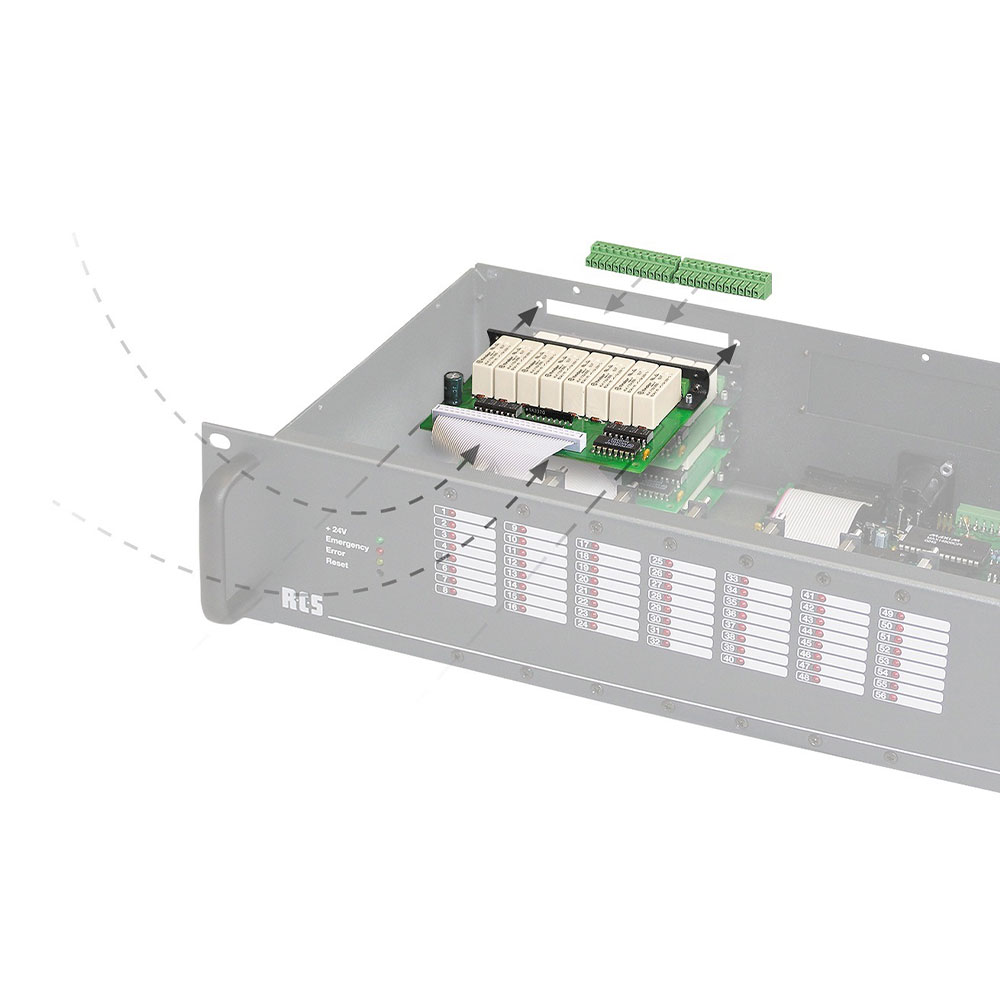

Die Relaiskarte hat die Abmessungen 150 mm (Breite) × 110 mm (Höhe) × 20 mm (Tiefe) und ist für die Montage in Standard-19-Zoll-Racks ausgelegt. Die Installation erfolgt durch Einbau in das Rack-System, wobei die elektrischen Verbindungen entsprechend der Systemanforderungen herzustellen sind. Die Programmierung und Konfiguration erfolgen über die VARES-3000-Software, die über eine Schnittstelle mit der Karte kommuniziert.

Vorteile im Betrieb
Die PRC-408C bietet eine hohe Flexibilität durch die freie Programmierbarkeit und die digitale Steuerung, wodurch individuelle Anforderungen an die Signalverteilung und -überwachung erfüllt werden können. Die automatische Linienabtrennung bei Kurzschluss erhöht die Sicherheit des Systems, und die direkte Umschaltung auf einen Havarieverstärker gewährleistet die Funktionsfähigkeit der Notfallwarnung auch bei Ausfall einer Endstufe. Die Integration in das VARES-3000-System ermöglicht eine zentrale Steuerung und Überwachung der gesamten Beschallungsanlage.
