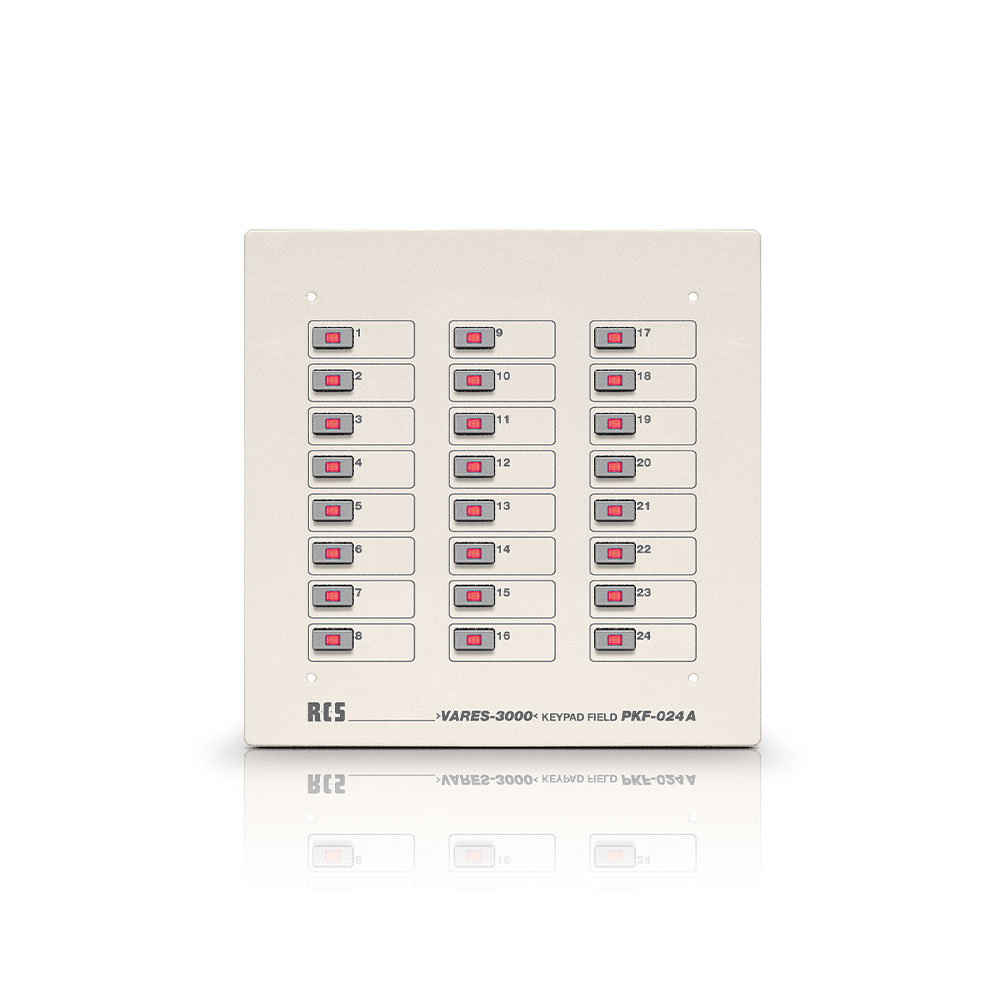

RCS Audio-Systems PKF-024 A ›VARES-3000‹ Keypadfield, 24 keys content_copy

Das PKF-024 A von RCS Audio-Systems ist ein externes Programmschaltfeld für die Unterputz-Wandmontage, das in das VARES-3000-System integriert ist. Es verfügt über 24 beleuchtete Einzeltasten und dient der manuellen Umschaltung von Hintergrundmusikzonen, die im voraus über die Software „ConfigV3000“ im zugehörigen Gerät programmiert wurden. Das Schaltfeld ermöglicht die Steuerung der Ruhezustände der Linien in einer PSS-224 D und ist für den Einsatz in professionellen Beschallungssystemen konzipiert, insbesondere in Gebäuden mit zentraler Musik- und Notfallwarnsteuerung.

Einsatzbereiche
Das PKF-024 A ist für den Einsatz in Gebäuden mit dezentraler Musik- und Alarmsteuerung vorgesehen, beispielsweise in Bürogebäuden, Hotels, Krankenhäusern oder Einkaufszentren. Es dient als Bedienfeld für die manuelle Auswahl von Musikzonen oder für die Aktivierung von Ruhezuständen, wobei die genaue Funktion der einzelnen Tasten im Vorfeld über die Konfigurationssoftware festgelegt wird. Die Wandmontage ermöglicht eine diskrete und integrierte Installation in bestehende Innenraumgestaltungen.

Funktionen und Ausstattung im Detail
Das Schaltfeld verfügt über 24 einzelne Tasten, die jeweils mit einer Beleuchtung ausgestattet sind, um die Bedienung auch bei geringer Umgebungsbeleuchtung zu ermöglichen. Die Tasten sind für die Steuerung von bis zu 24 verschiedenen Musikzonen oder Funktionen vorgesehen. Die Beleuchtung dient als visuelle Rückmeldung, ob eine Zone aktiviert oder deaktiviert ist. Die Funktionen der einzelnen Tasten werden über die Software „ConfigV3000“ im zugehörigen Gerät programmiert, wodurch eine flexible Anpassung an die jeweilige Anwendung möglich ist.

Technik verständlich erklärt
Das PKF-024 A ist über einen VARES-Bus an das zentrale System angeschlossen, wodurch es Daten und Steuerbefehle mit dem Hauptgerät austauschen kann. Der VARES-Bus ermöglicht eine serielle Kommunikation zwischen den Geräten des VARES-3000-Systems, wodurch die Steuerung der Musikzonen über das Schaltfeld realisiert wird. Die Kommunikation erfolgt über ein integriertes Businterface, das keine zusätzlichen Steuerleitungen erfordert. Die maximale Anzahl an gleichzeitig am Bus betriebenen Geräten beträgt vier, wodurch mehrere Schaltfelder in einem System kombiniert werden können.

Kompatibilität und Zubehör
Das PKF-024 A ist funktional vergleichbar mit dem Programmschaltfeld PPS-024 A, das für die 19˝-Rackmontage ausgelegt ist. Beide Geräte sind Teil des VARES-3000-Systems und können mit Geräten wie der PSS-224 D verwendet werden. Die Kompatibilität ist durch die gemeinsame Busarchitektur gewährleistet. Es ist möglich, mehrere PKF-024 A-Geräte im selben System zu betreiben, solange die maximale Anzahl von vier Geräten nicht überschritten wird.

Montage und Installation
Das Schaltfeld ist für die Unterputz-Wandmontage ausgelegt und hat die Abmessungen 180 x 180 x 25 mm (Breite x Höhe x Tiefe). Die Installation erfolgt in eine passende Wanddose, wobei die elektrische Verbindung über den VARES-Bus hergestellt wird. Die Montage erfordert keine zusätzlichen Bauteile, da das Gerät für die direkte Einbauinstallation konzipiert ist. Die Verkabelung erfolgt über das Buskabel, das an das zentrale Gerät angeschlossen ist.

Vorteile im Betrieb
Die Verwendung des PKF-024 A ermöglicht eine intuitive und visuell unterstützte Bedienung der Musikzonen. Die Beleuchtung der Tasten sorgt für eine klare Rückmeldung über den Status der einzelnen Zonen. Die Integration in das VARES-3000-System gewährleistet eine zuverlässige Kommunikation und Steuerung, wobei die Konfiguration über die Software „ConfigV3000“ flexibel angepasst werden kann. Die Möglichkeit, bis zu vier Schaltfelder im System zu betreiben, bietet eine skalierbare Lösung für größere Anlagen.
