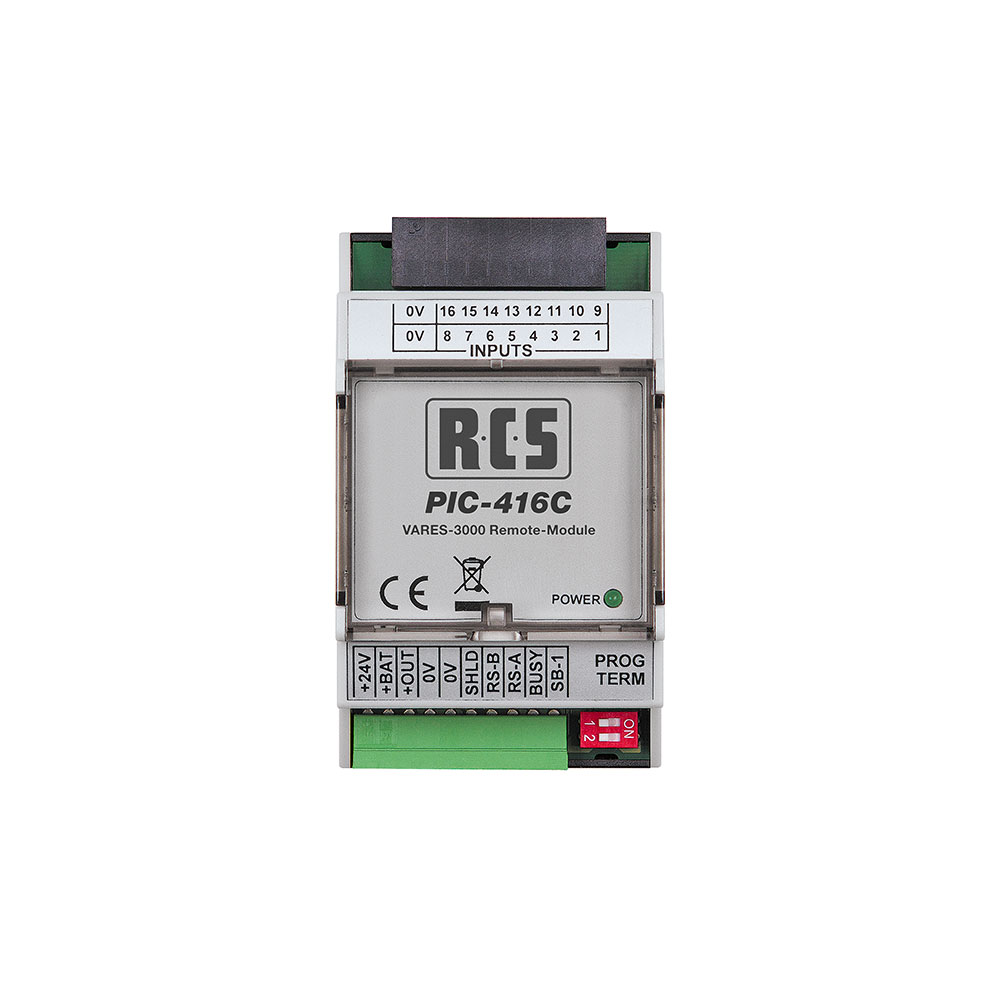

RCS Audio-Systems PIC-416 C ›VARES-3000‹ input module, bus connection, 16 monitored inputs, digital content_copy

Das Eingangsmodul PIC-416C von RCS Audio-Systems ist ein digitales Busgerät für die Integration in das VARES-3000-System. Es dient der Überwachung von bis zu 16 externen Kontakten, die beispielsweise aus Sicherheitssensoren, Türkontakten oder anderen binären Signalquellen stammen. Das Modul ist für die Montage auf einer Hutschiene ausgelegt und kann an jeder beliebigen Stelle des Buskabels angeschlossen werden, wodurch eine flexible und dezentrale Systemerweiterung ermöglicht wird. Die digitalen Eingänge sind programmierbar und ermöglichen die Zuweisung spezifischer Funktionen je nach Anwendungsfall, etwa Alarmauslösung, Statusübertragung oder Systemsteuerung.

Einsatzbereiche
Das PIC-416C findet Anwendung in professionellen Notfallwarnsystemen und Sicherheitsanlagen, insbesondere in Gebäuden mit hohen Anforderungen an Zuverlässigkeit und Erweiterbarkeit. Es ist geeignet für Einbau in technischen Räumen, wie Verteilerkästen oder Schaltschränke, wo es über das VARES-3000-Netzwerk mit anderen Komponenten kommuniziert. Die Modulbauform ermöglicht eine kompakte Integration in bestehende Systeme, ohne dass zusätzlicher Platzbedarf entsteht.

Funktionen und Ausstattung im Detail
Das Modul verfügt über 16 überwachte Eingänge, die jeweils einen digitalen Zustand (z. B. geöffnet/geschlossen, aktiv/inaktiv) übertragen. Diese Eingänge sind programmierbar, sodass sie je nach Bedarf unterschiedlichen Funktionen zugeordnet werden können. Die Eingänge werden additiv behandelt, was bedeutet, dass mehrere Module im System kombiniert werden können, um die Gesamtanzahl der überwachten Kontakte zu erhöhen. Die Busanbindung erfolgt über ein standardisiertes Kabel, das die Kommunikation zwischen den Geräten im VARES-3000-System ermöglicht.

Technik verständlich erklärt
Das PIC-416C ist ein eigenständiges Busgerät, das keine zusätzliche Stromversorgung oder externe Steuerung benötigt. Es kommuniziert über das VARES-3000-Busprotokoll, das eine bidirektionale Datenübertragung ermöglicht. Die Hutschienenmontage ist eine gängige Methode in der Elektrotechnik, um Module in Schaltschränken kompakt und standardisiert zu installieren. Die Abmessungen von 54 mm (Breite) × 118 mm (Höhe) × 60 mm (Tiefe) entsprechen dem üblichen Format für DIN-Hutschiene-Module, was eine einfache Integration in bestehende Schaltanlagen gewährleistet.

Kompatibilität und Zubehör
Das Modul ist Teil des VARES-3000-Systems und kann mit weiteren Komponenten dieses Systems kombiniert werden. Bis zu drei Erweiterungseinheiten des Typs PIC-216 C können angeschlossen werden, wodurch sich die Gesamtzahl der überwachten Eingänge auf maximal 64 erhöhen lässt. Die Eingänge werden addiert, sodass die Systemkapazität schrittweise erweitert werden kann, ohne dass eine komplette Neukonfiguration erforderlich ist. Die Kompatibilität mit anderen VARES-3000-Modulen gewährleistet eine einheitliche Steuerung und Überwachung.

Montage und Installation
Die Montage erfolgt auf einer DIN-Hutschiene, wobei das Modul direkt in den Schaltschrank eingesetzt wird. Die Anschlusskabel für die Busverbindung werden an den entsprechenden Buchsen angeschlossen. Die Installation erfordert keine speziellen Werkzeuge oder zusätzliche Bauteile, da das Modul als eigenständiges Gerät ausgelegt ist. Die Anschlusspunkte sind klar markiert, um eine fehlerfreie Verkabelung zu gewährleisten.

Vorteile im Betrieb
Das PIC-416C bietet eine hohe Flexibilität bei der Systemerweiterung, da es modular und skalierbar ist. Die digitale Signalübertragung sorgt für eine zuverlässige und störungsfreie Kommunikation. Die Hutschienenmontage ermöglicht eine schnelle Installation und Wartung. Die Integration in das VARES-3000-System gewährleistet eine einheitliche Steuerung und Überwachung aller angeschlossenen Komponenten, was die Systemübersichtlichkeit und Wartbarkeit verbessert. Die maximale Anzahl von 64 Eingängen bei Verwendung mehrerer Module reicht aus, um auch größere Anlagen abzudecken.
