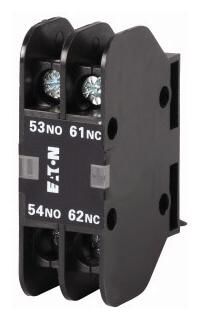

Moeller 190972 EATON DILT-XHI11 auxiliary switch module, 1 NO + 1 NC, surface mounting

Der LCN-PKU2 ist ein aktiver Koppler von USB-C auf den LCN-Bus und ermöglicht eine schnelle Verbindung zwischen LCN-PRO+, LCN-GVS oder Fremdsystemen mit dem lokalen Bus. Dank des integrierten Prozessors können auch Programme unter Windows oder Linux, die nicht echtzeitfähig sind, den LCN-Bus störungsfrei nutzen. Bei Festeinbau speichert der LCN-PKU2 Gruppennamen, sodass die gesamte Dokumentation des Gebäudes rücklesbar ist. Zusätzlich zeichnet der Koppler auch ohne angeschlossenen PC den gesamten Busverkehr auf und speichert bis zu 180.000 Telegramme.

Anwendungsgebiete:

• Der LCN-PKU2 dient als Systemzugang für Laptops und PCs, um die Parametrierung des LCN-Systems durch den Installateur zu ermöglichen.
• Er dient als Schnittstelle zur Visualisierung über einen PC. Mit der LCN-GVS Software erfolgt ein direkter und bidirektionaler Datenaustausch zwischen LCN-Systemzuständen und Visualisierungsänderungen sowie direkten Steuerbefehlen vom PC.

Produkteigenschaften:

• Aktives Koppelmodul des LCN-Bussystems mit Technische Daten:

Bestellnummer:

022-1BD00

Typ:

SM 022 - Digitaler Ausgang

Modul-ID:

0104 AFA0

Allgemeine Informationen:

Hinweis: -
Merkmale: 4x DO, DC 24 V, 0,5 A


Stromverbrauch/Leistungsverlust:

Stromverbrauch vom Backplane-Bus: 75 mA
Leistungsverlust: 0,5 W

Technische Daten digitale Ausgänge:

Anzahl der Ausgänge: 4
Kabellänge, geschirmt: 1000 m
Kabellänge, ungeschirmt: 600 m
Bemessungslastspannung: DC 20,4...28,8 V
Stromverbrauch aus Lastspannung L+ (ohne Last): 10 mA
Gesamtstrom pro Gruppe, horizontale Konfiguration, 40 °C: 2 A
Gesamtstrom pro Gruppe, horizontale Konfiguration, 60 °C: 2 A
Gesamtstrom pro Gruppe, vertikale Konfiguration: 2 A
Ausgangsstrom bei Signal 1, Nennwert: 0,5 A
Signal-Logik-Ausgang: Sourcing-Ausgang
Ausgangsverzögerung von 0 zu 1: 30 µs
Ausgangsverzögerung von 1 zu 0: 175 µs
Mindestlaststrom: -
Lampenlast: 10 W
Parallelschaltung von Ausgängen zur redundanten Steuerung einer Last: nicht möglich
Parallelschaltung von Ausgängen zur Leistungserhöhung: nicht möglich
Betätigung des digitalen Eingangs: ja
Schaltfrequenz bei ohmscher Last: max. 1000 Hz
Schaltfrequenz bei induktiver Last: max. 0,5 Hz
Schaltfrequenz bei Lampenlast: max. 10 Hz
Interne Begrenzung der Abschaltspannung bei induktiver Last: L+ (-45 V)
Kurzschlussschutz des Ausgangs: ja, elektronisch
Auslösestrom: 1 A
Anzahl der Schaltspiele der Relaisausgänge: -
Schaltvermögen der Kontakte: -
Ausgangsdatenmenge: 4 Bit


Statusinformationen, Alarme, Diagnose:

Statusanzeige: grüne LED pro Kanal
Unterbrechungen: nein
Prozessalarm: nein
Diagnoseunterbrechung: nein
Diagnosefunktionen: nein
Diagnoseinformationen auslesbar: keine
Spannungsanzeige: grüne LED
Gruppenfehleranzeige: rote LED
Kanalfehleranzeige: keine

Isolierung:

Zwischen Kanälen: -
Zwischen Kanälen von Gruppen zu: -
Zwischen Kanälen und Backplane-Bus: ja
Isolation getestet mit: DC 500 V

PWM-Daten:

PWM-Kanäle: -
PWM-Zeitbasis: -
Periodenlänge: -
Minimale Impulsbreite: -
Ausgangstyp: -

Sicherheit:

Sicherheitsprotokoll: -
Sicherheitsanforderungen: -
Sichere Benutzeradresse: -
Watchdog: -
Zwei Kanäle: -
Testimpulslänge: -
Schaltkreisüberwachung: -

Datenmengen:

Eingangsbytes: 0
Ausgangsbytes: 1
Parameterbytes: 0
Diagnosebytes: 0

Gehäuse:

Material: PPE / PPE GF10
Montage: Profilschiene 35 mm

Mechanische Daten:

Abmessungen (BxHxT): 12,9 mm x 109 mm x 76,5 mm
Nettogewicht: 58 g
Gewicht inkl. Zubehör: 58 g
Bruttogewicht: 73 g

Umgebungsbedingungen:

Betriebstemperatur: 0 °C bis 60 °C
Lagertemperatur: -25 °C bis 70 °C

Zertifizierungen:

UL-Zertifizierung: ja
KC-Zertifizierung: ja


Type: 022-1BD20
Type: DILT-XHI11

The item price shown refers to 10 pieces Moeller 190972
