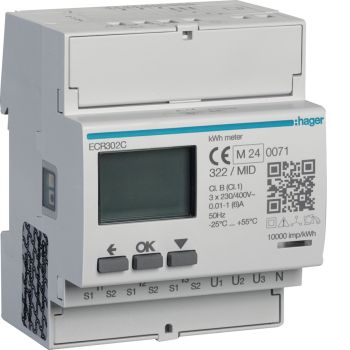

Hager ECR302C
energy meter 3-phase for transformer ratio 1A or 5A 4M content_copy

Energiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, MODBUS, MID.Energiezähler zur 4-Quadrantenmessung mit folgenden Genauigkeitsklassen: Wirkenergie Class B nach DIN EN 50470-3, Wirkleistung Class 1 nach IEC 62053-21, Wirkleistung Class 1 nach IEC 61557-12 und Blindleistung Class 2 nach IEC 62053-23. Der Zweirichtungszähler wird ab Werk MID zertifiziert (ein Plombierset im Lieferumfang enthalten) und enthält einen rücksetzbaren Teilzähler. Zur Messung von Energiebezug- und Energielieferung in allen Netzsystemen geeignet. 2 Tarifzählungen über 230 V AC ansteuerbar und Ausgabe über 2 Impulsausgänge konfigurierbar. Digitales Display mit Beleuchtung zur Anzeige von bezogener und gelieferter Wirk- (kWh) und Blindenergie (kvarh) für alle Tarife. Zusätzlich werden je Außenleiter die Echtzeitmesswerte für Wirkleistung (kW), Blindleistung (kvar), Scheinleistung (kVA), Spannung (V), Strom (A), Leistungsfaktor, Frequenz (Hz) und Tarif in einer Auflösung bis zu 9 Stellen inklusive zwei Nachkommastellen angezeigt. Über Impulsausgang werden die Messwerte für bezogene und gelieferte Wirk-(kWh) und Blindenergie(kvarh) so wie die bezogene Wirkenergie (kWh) für Tarif 1 und Tarif 2 ausgegeben. Alle Messwerte und Energiewerte für Tarif1 und Tarif2 können zusätzlich über eine IR-Schnittstelle ausgegeben werden. Verdrahtungsfehler und Anschlussfehler werden angezeigt und die Messdaten werden periodisches abgespeichert.

General
Type of meter	Electronic
Nominal current (In)	5 A
Max. current (Imax)	6 A
Nominal voltage (Un) N-L	276 V
Nominal voltage (Un) L-L	480 V
Frequency	65 Hz
Accuracy class	B
Pole type	Four conductor
Model	Measurement transformer
Energy type	Effective power and blind power
Suitable for	Purchase/supply
Tariff type	Multi-tariff
Tariff control	Internal/external
Approval	Measuring Instruments Directive
Pulse output	Optic
Pulse type	D0
Pulse rate	1000
Type of indication	Digital
Mounting method	DRA (DIN-rail adapter)
Width in number of modular spacings	4
Type of interface	Modbus
Number of positions total (counter)	9
Degree of protection (IP)	IP20
Degree of protection (NEMA)	2
Depth	60 mm
Height	90 mm
Power consumption	0.6 W
Width	72 mm
Measuring type load profile
Escapement mechanism
Calibrated
EEC40 signature
With lock code

---
