ALLDAQ ADQ-SCU 2.3 content_copy

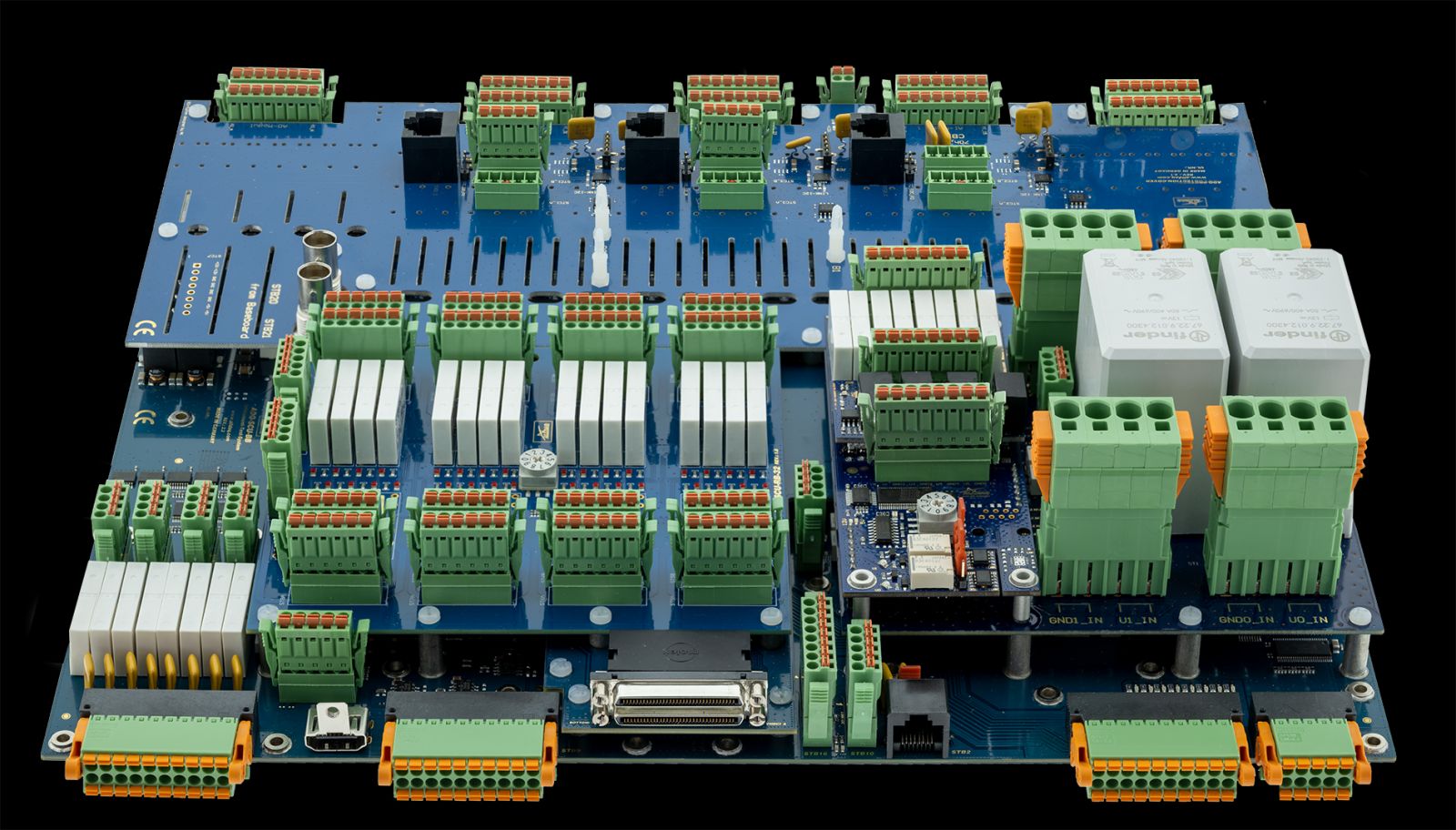

Die ALLDAQ SCU (SCU = Signal Conditioning Unit) Wir haben gemeinsam mit einigen Kunden eine Baugruppe konzipiert, die eine Vielzahl von Möglichkeiten bietet, Signale zwischen dem DUT und der eigentlichen Mess-Mimik anzupassen. Analoge Eingänge: Die vorgesehene Messkarte, die ALLDAQ ADQ-348, besitzt 32 differenzielle Kanäle, die mittels der SCU jeweils individuell konditioniert werden können. Wird ein Roh-Signal an der SCU angeschlossen, so durchläuft es die folgenden Schritte: Input Coupling: Hier kann wahlweise eine DC- oder AC-Kopplung eingestellt werden. Attenuator: Um eine hohe Spannung auf den Pegel des eigentlichen Eingangs zu reduzieren, kann hier jeweils ein Gain zwischen 0 und -47,95dB gesetzt werden. Adaption: Um eine geringe Spannung auf den Pegel des eigentlichen Eingangs zu erhöhen, wird hier die jeweilige Verstärkung zwischen +12,04 und +33,85dB eingestellt. Amplifier and Digital Filter: Um das Signal noch zu verfeinern, kann noch ein Tiefpass-Filter und eine weitere Verstärkung hinzugefügt werden. Analoge Ausgänge Die Analogen Ausgänge sind ebenfalls individuell anpassbar. Jeder der 4 Kanäle wird in zwei Pfade unterteilt, der wiederum individuell verstärkt, als single-ended oder differenziellen Ausgang definiert oder als 50Ohm Terminierung geschalten werden kann. Somit ergeben sich 8 analoge Kanäle. Digitale Kanäle Sämtliche Funktionen, welche die ADQ-348 ebenfalls bietet, werden auch durch die ADQ-SCU zur Verfügung gestellt. Diese beinhalten z.B: Trigger für die analogen Eingänge Trigger für die analogen Ausgänge 1x 8 bit Port digitale Eingänge bis 35V 1x 8 bit Port digitale Ausgänge bis 35V 2 x 8 bit Port bidirektional digital I/Os, TTL Zähler PWM Power Relais Zur einfachen Schaltung von Verbrauchern gibt es 8x 6A/30VDC Relais, die jeweils paarweise geschalten werden. Hier hängen die Ein und Ausgänge nicht mit der Messkarte zusammen. Expansion Boards Da sämtliche Funktionen der SCU mittels I²C gesteuert werden, ist es möglich, weitere Funktionen und Expansions-Module zu konzipieren. So sind aktuell 2 Mezanine-Boards verfügbar. Das Power-Board: Zwei Hochstrom-Relais bis 50A/100VAC pro Relais 4x weitere Versorgungs-Relais bis 5A/35VDC mit einer Senseleitung am Eingang als Rücklesemöglichkeit, z.B. zu einem Labornetzteil. 4-Kanal Leistungsmessung für die Kanäle der Versorgungs-Relais Bis zu 8x I²C Adressen sind über einen Drehschalter einstellbar. Das Relais-Board: 32 weitere Versorgungs-Relais bis 5A/35VDC Kundenspezifisches Aufgrund der Flexibilität durch die Ansteuerung über I²C ist es möglich, schnell kundenspezifische Aufsteck-Boards zu realisieren. Sprechen Sie auch mit uns, falls Sie eine Adaption an eine andere Karte realisieren möchten. Unser Team an Hard- und Software-Spezialisten unterstützt Sie zur schnellen Realisierung Ihres Projektes.
