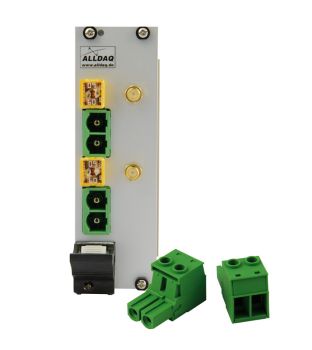

ALLDAQ ADQ-412-PXIe
/ PXIe-Strommesskarte bis 50A mit 2 potentialgetrennten Kanälen content_copy

Ströme hochgenau &amp dynamisch messen bis 50 A Die CompactPCI-Karte ADQ-412 dient der PC-gestützten Strommessung bis 50 A. Es stehen 2 isolierte Analog-Kanäle mit den Strommessbereichen ±25 mA und ±50 A zur Verfügung. Die relaisgesteuerte Umschaltung zwischen den Shunts (10 Ω / 5 mΩ) erfolgt durch die Applikation ohne dass dabei der Stromkreis unterbrochen wird. Ein Hardware-Komparator schaltet automatisch in den 50 A-Messbereich sobald der 25 mA-Bereich um mehr als 12,5% überschritten wird. Dieser Schutzmechanismus funktioniert unabhängig von Betriebssystem und Applikationsoftware. Ein entsprechendes Interruptereignis wird generiert und kann durch die Applikation ausgewertet werden. Präzise Strommessung von μA bis 50 A 2 differentielle Strommesskanäle mit Isolierung Isolationsspannung: 700 VDC/VACeff. (Kanal zu Kanal und Kanal zu PC-Masse) Hohe Bandbreite für Strommessung: 20 kHz (Rechteck) Zwei 18 bit A/D-Wandler bis 1,6 MS/s Abtastrate synchron Strommessbereiche: ±25 mA (10 Ω Shunt), ±50 A (5 mΩ Shunt) Unterbrechungsfreie Bereichsumschaltung Interrupt bei Über- oder Unterschreiten der ±25 mA Schwelle Kurzzeitiger Überlastschutz ist gewährleistet Timergesteuerte Erfassung Start-/Stop-Trigger: Software, ext. Digital-Trigger Zwei TTL-Triggereingänge (RP-SMA-Buchsen) Zwei Adapter von RP-SMA-Stecker auf BNC-Buchse im Lieferumfang Umfangreiche Software-Unterstützung inklusive (siehe Software-Tab) Benötigen Sie ein Kalibrierzertifikat? Wir arbeiten mit unabhängigen DAkkS-akkreditierten Prüflabors zusammen. Kontaktieren Sie unsere Experten!
