RCS Audio-Systems BA-2240 DP 2-channel power amplifier, 2x 360/240 W, 2 U content_copy

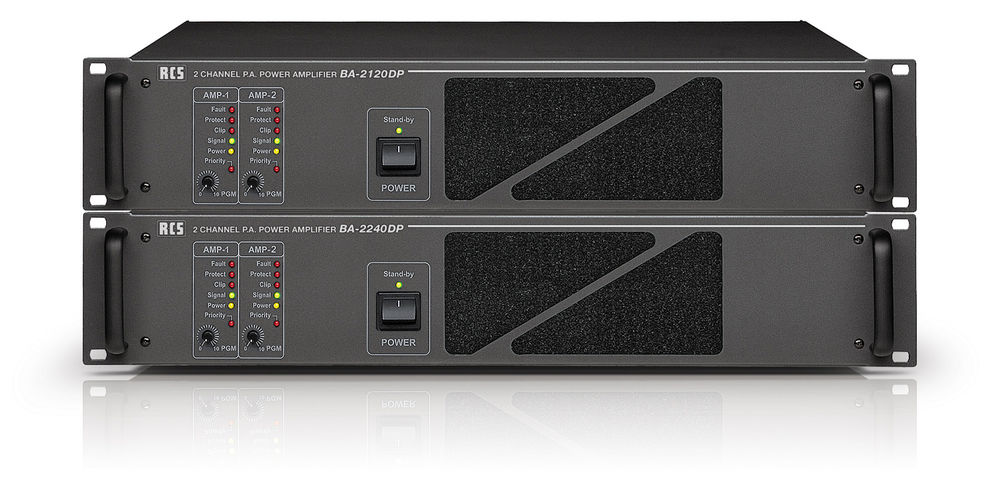

Der BA-2240DP von RCS Audio-Systems ist ein professioneller 2-Kanal-Endverstärker für den Einsatz in elektrischen Lautsprecheranlagen (ELA), insbesondere in 100 V-, 50 V- und 25 V-Technik. Er ist für den Dauereinsatz in Anlagen wie Gebäudesprech- und Alarmierungsanlagen, Informations- und Sicherheitsystemen konzipiert. Der Verstärker ist in einem 48,3 cm ( 19 inch )-Rack montierbar und nimmt 2 Höheneinheiten (HE) ein, wodurch er sich in Standard-Racksysteme integrieren lässt. Die Geräteabmessungen betragen 483 mm (Breite) × 88 mm (Höhe) × 374 mm (Tiefe). Die Spannungsversorgung erfolgt über 230 V AC bei 50–60 Hz, ergänzt durch eine Notstromversorgung über 24 V DC, was die Zuverlässigkeit im Betrieb erhöht.

Einsatzbereiche
Der Verstärker ist für den Einsatz in professionellen ELA-Anlagen ausgelegt, insbesondere in Gebäuden mit Sicherheits- und Informationsanforderungen. Die 100 V-Technik ermöglicht die Übertragung von Audio-Signalen über längere Strecken mit geringen Verlusten, was ihn ideal für große Räume, Hallen oder Gebäudekomplexe macht. Die Unterstützung mehrerer Ausgangsimpedanzen (25 V, 50 V, 100 V) erlaubt eine flexible Anpassung an unterschiedliche Lautsprecherkonfigurationen. Die Störmeldekontakte für alle relevanten Funktionen ermöglichen eine integrierte Überwachung und Alarmierung bei Störungen, was für kritische Anwendungen wie Notfallmeldungen oder Brandschutzsysteme wichtig ist.

Funktionen und Ausstattung im Detail
Der Verstärker verfügt über zwei elektronisch symmetrierte Audio-Eingänge für Programm-Signale und zwei zusätzliche Eingänge mit Prioritätsfunktion, die beispielsweise für Pflicht-Durchsagen genutzt werden können. Die Eingangsempfindlichkeit beträgt 0 dB (0,775 V) bei einem Eingangswiderstand von 66 kOhm, symmetrisch. Die Eingangsfilterung beginnt bei 400 Hz (–3 dB), was eine gezielte Frequenzbegrenzung ermöglicht, um unerwünschte tiefe Frequenzen zu unterdrücken. Die Ausgangsleistung beträgt 2x 300 W (Programm) / 240 W (RMS) pro Kanal, was eine ausreichende Leistung für mittelgroße bis große Anlagen bietet. Die Leistungsaufnahme beträgt maximal 1300 W, wobei der Stromverbrauch bei 1/8-Last 3,1 A und bei 1/1-Last 7,4 A beträgt.

Technik verständlich erklärt
Die Symmetrierung der Ein- und Ausgänge auf Schraubsteckverbindern minimiert Brummeinstreuungen, die durch Masseschleifen entstehen können. Dies verbessert die Signalqualität und reduziert Störgeräusche. Die Schraubsteckverbinder verringern den Verdrahtungsaufwand, da das Bestücken mit XLR-Steckern entfällt. Die LED-Kontrollleuchten an der Vorderseite informieren über den Betriebszustand und mögliche Fehler, wie Überlastung oder Kurzschluss. Ein Power Remote-Kontakt ermöglicht das Fernsteuern des Einschaltens, auch wenn der lokale Ein-/Ausschalter ausgeschaltet ist. Der Soft-Start-Schaltkreis unterdrückt unangenehme Einschaltgeräusche. Ein Ground/Lift-Schalter trennt die Gehäusemasse von der Signalmasse, um Brummschleifen zu vermeiden.

Kompatibilität und Zubehör
Der Verstärker kann mit einem Pilotton-Modul (FD-20) ausgestattet werden, um die Funktion des Verstärkers zu überwachen. Dieses Modul ermöglicht eine kontinuierliche Überwachung der Signalübertragung und kann in Sicherheitsanlagen zur Fehlererkennung eingesetzt werden. Die Verstärker sind mit Ringkern-Übertragern ausgestattet, die eine hohe Signalqualität und Stabilität gewährleisten. Die Ausgangsimpedanzen (25 V, 50 V, 100 V) sind für die Verwendung mit entsprechenden Lautsprechern in ELA-Anlagen ausgelegt.

Montage und Installation
Der Verstärker ist für die 48,3 cm ( 19 inch )-Rackmontage konzipiert und nimmt 2 HE ein. Die Montage erfolgt über integrierte Montageösen. Die Schraubsteckverbinder an den Ein- und Ausgängen erleichtern die Installation und reduzieren die Verdrahtungszeit. Die Geräte sind für den Dauereinsatz ausgelegt, kurzschluss- und leerlaufsicher und verfügen über entsprechende Sicherungseinrichtungen. Die Spannungsversorgung erfolgt über 230 V AC, ergänzt durch eine 24 V DC-Notstromversorgung, die bei Stromausfall die Funktion des Verstärkers sicherstellt.

Vorteile im Betrieb
Der Verstärker bietet eine hohe Signalqualität mit einem Signal-/Rauschabstand besser als 100 dB und einem Klirrfaktor besser als 0,5%, was für eine klare, verzerrungsfreie Wiedergabe sorgt. Der Frequenzbereich von 35 Hz bis 20.000 Hz (besser –3 dB) deckt den gesamten hörbaren Bereich ab. Die Störmeldekontakte und die Möglichkeit zur Integration eines Pilotton-Moduls ermöglichen eine zuverlässige Überwachung und Fehlererkennung. Die Notstromversorgung über 24 V DC erhöht die Verfügbarkeit des Systems bei Stromausfall. Die elektronisch symmetrierten Eingänge und der Ground/Lift-Schalter minimieren Brummschleifen und verbessern die Signalreinheit.
